3Dプリンターでルアー作ってみろっ!(その51)落書きしてから2日で釣ってみやがれコノヤロ!

こんにちはクボッチョです。



今「くぼっT」 ってところまで打って「クボッチョ」に自動変換されなかったので、それくらい更新していません。



前回が10/25だから約20日更新してません。



忙しかったのと書くのが面倒だったからです。





というわけで、10/22の大会が延期になってからバス用のプラグをいろいろ作って遊んでるので報告してやる。



落書きからルアーをモデリングする。



いつも参考になる図や写真なんかをWebから引っ張ってくるのだが最近は思いつきで落書きしたものをPCに取り込んでモデリングしている。

 f:id:ganesakun:20171115124125j:plain

お粗末な下絵で申し訳ない。



これをFusionに下絵として挿入してモデリングしていくと・・・

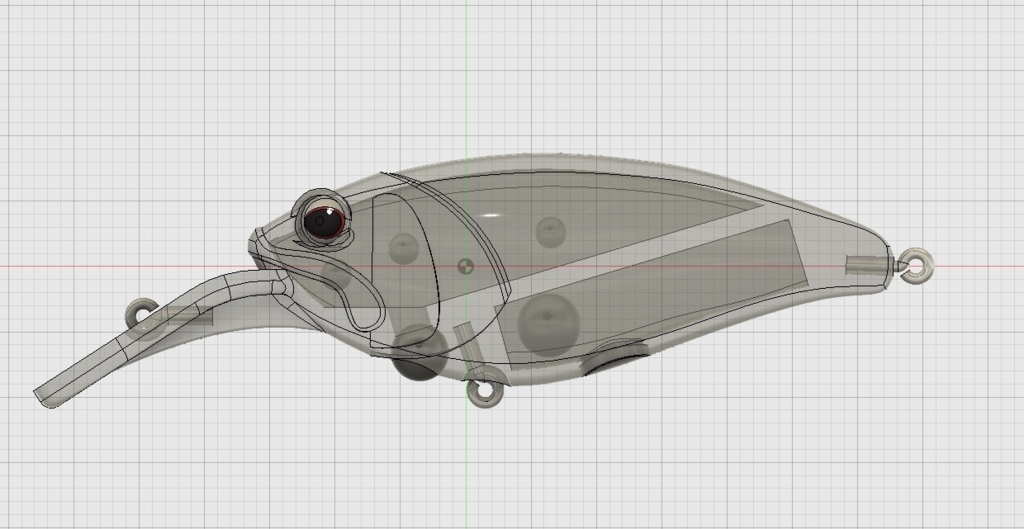

f:id:ganesakun:20171115124136j:plain

 こんな感じになる。



*前回ネオジムを内臓するモデルをいくつか作ったんだけど意図しない方向にフックがくっついてしまいました。

f:id:ganesakun:20171115140725j:plain

真ん中の円柱がネオジム

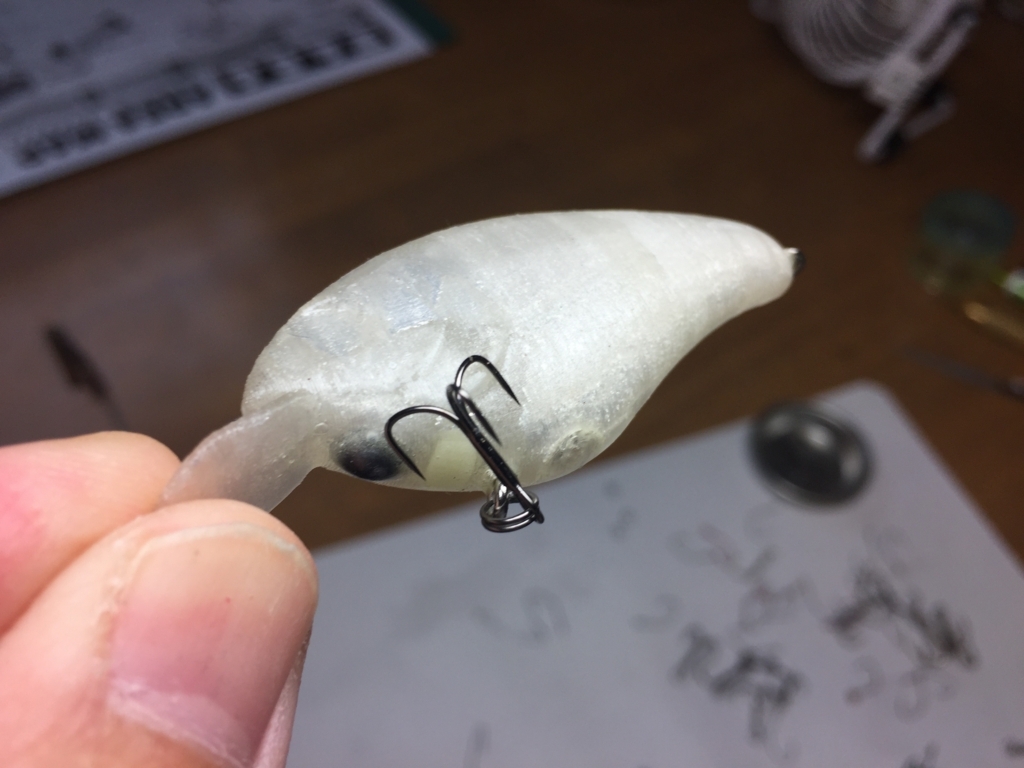

f:id:ganesakun:20171115140836j:plain

変な角度でくっつくきやがって・・・



やってみてわかったんだけどマグネット内臓のルアーって磁力も鑑みて配置や肉厚を決めてんだな。



やると色々分かって良い。



というわけで次の日無塗装のままテストしてきた。

f:id:ganesakun:20171115124156j:plain

落書きから二日で釣られちゃったバスがこれ。



台風の影響で水位が上がってると思いきや水門あけて減水傾向だったため葦からバスが離れているようだった。



普段狙わない葦から離れたあたりをスローに探っていったのが良かったのかもしれない。



バイブレーションで一匹追加してこの日は納竿。

f:id:ganesakun:20171115141114j:plain

なにがいいのかわからないけど結構釣れるバイブレーションになってる模様。



ちなみに側面に張ってあるアワビはFusionから取り出したデータで型紙を作ってある。

f:id:ganesakun:20171115141324j:plainスケッチの「プロジェクト/含める」からプロジェクトを投影してDXFで書き出したものをプリントアウトし型紙にした。

f:id:ganesakun:20171115141328j:plain

アルミ箔などのカットの際は是非試してほしい。



スゲー便利だから。







もう一つ落書きした。



以前から気になっていたギルのジョイントモデルの落書きをしてみた。

f:id:ganesakun:20171115124204j:plain

もう、思いつきで。

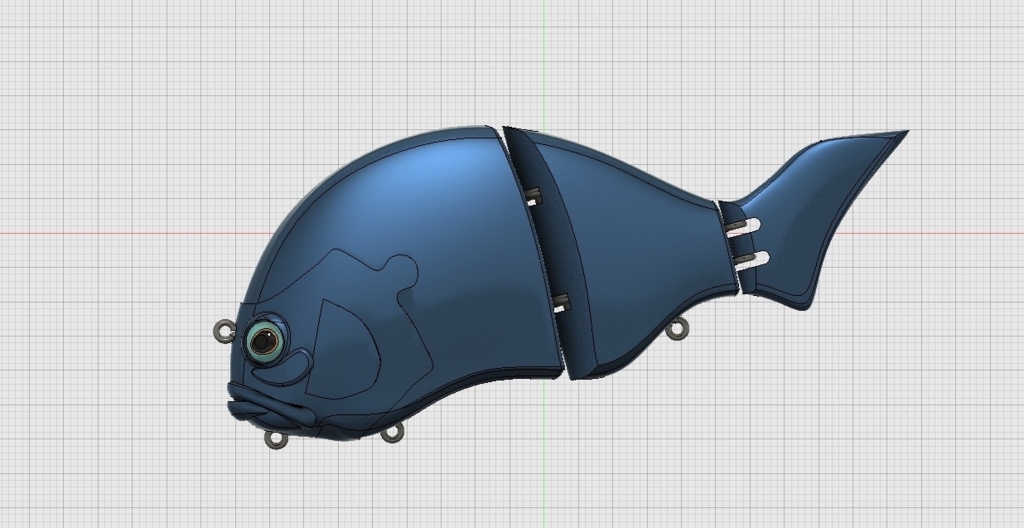

f:id:ganesakun:20171115124201j:plain

細かいデティールは写真を参考にした。



ジョイント部のネジ類なホームセンターで購入してきたものを使用。

部品同士のクリアランスは0.2ミリに設定。



ただしボディとエイト環のクリアランスは多めに設定することをお勧めします。

(プリンターの精度による)



ダメ元でミニメーカーでプリント。

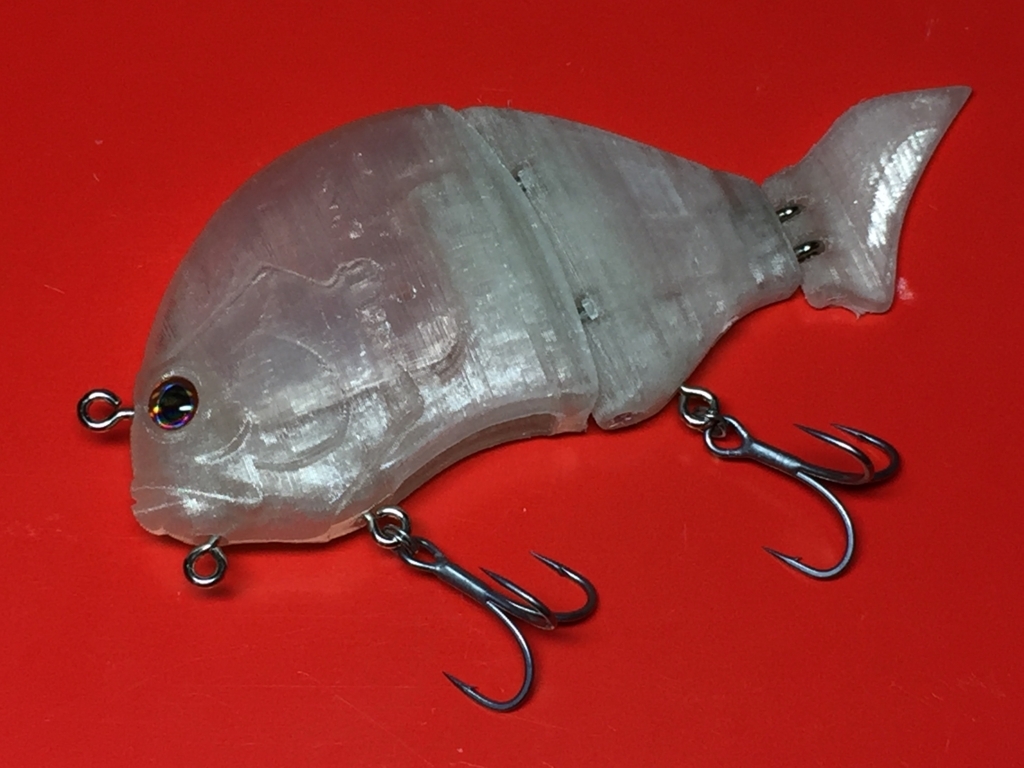

f:id:ganesakun:20171115124159j:plain

なんとかと言うか・・・意外に出来てびっくり。



近所の川でテストしたら本物みたいな動きでさらにびっくり!





これで釣れたら嬉しい。



来年まで調整を続ける・・・





マイブームって言葉自体が死語ですがフラットタイプのサスペンドクランクがマイブームです。

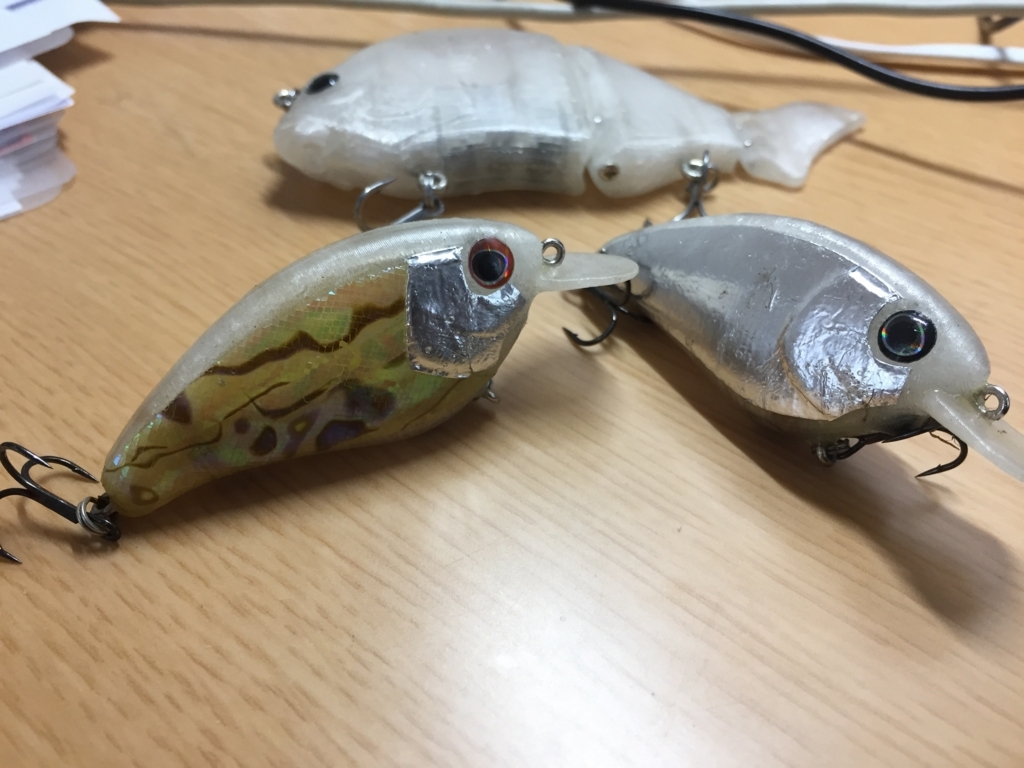

f:id:ganesakun:20171115144029j:plain

こういうフラットなサスペンドタイプのクランクをバスがいそうなところでスローに誘ってやると ぬー とバスが近づいてくる。



失敗作をチューニングしたものだけど以外と集魚効果があることが判明。



もう少しリアルに作り込んでテストしてみたい。



スローで泳ぐのは絶対なんだけど泳ぎ過ぎないってのも大事なファクターなのかもしれないなどと適当なことを言いふらしている(部屋の中で)
