3Dプリンターでルアー作ってみろっ!(その33)いろいろやってみてわかったことを書く

こんにちはクボッチョです。



突然ですが先日奥さんが使った後のパソコンの検索履歴に「潔癖性・夫」というのが残っていて少しひるみました。

f:id:ganesakun:20170514093625j:plain

こいつ何を検索しているんだ・・・

f:id:ganesakun:20170409143906j:plain

ちなみに「汚部屋・妻・家事できない」で検索したところ同じような悩みを持つおとーやんたちがたくさんいて安心しました。

f:id:ganesakun:20170409155739j:plain

家事やろうぜ!







f:id:ganesakun:20170428075919j:plain

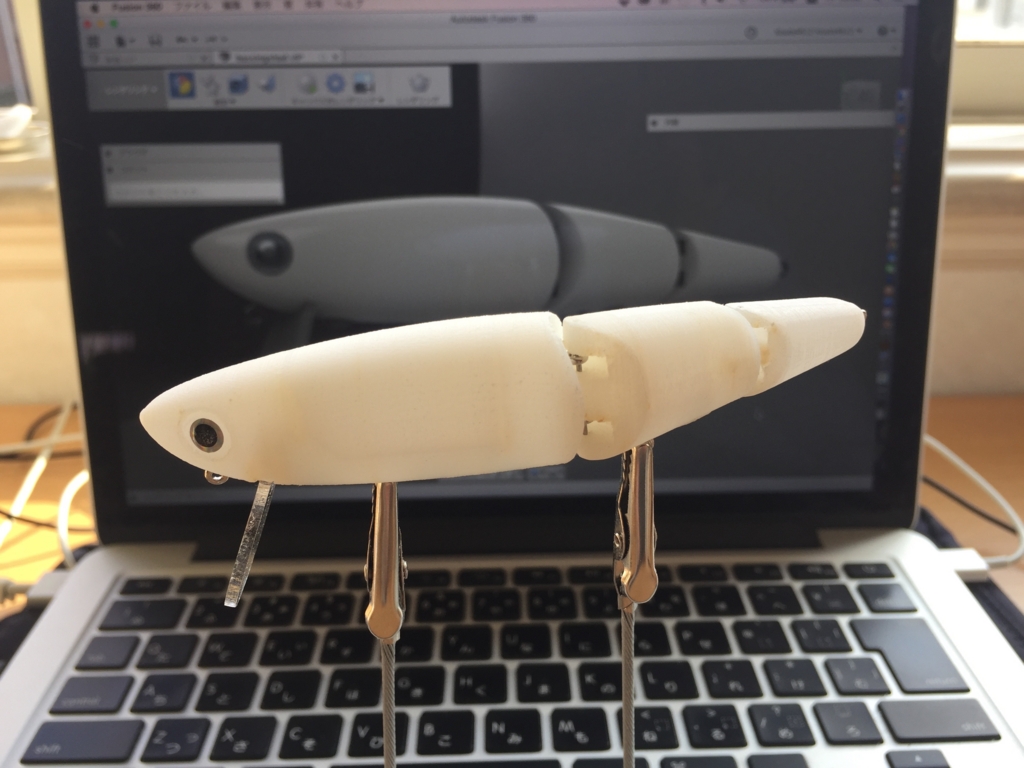

ところで先日作ったジョイントモデルですがスイムテストの結果気になったところがあるので少し修正しました。

f:id:ganesakun:20170518211336j:plain

基本的には良く泳ぎます。(すごく良く泳ぎます)

f:id:ganesakun:20170528215055j:plain

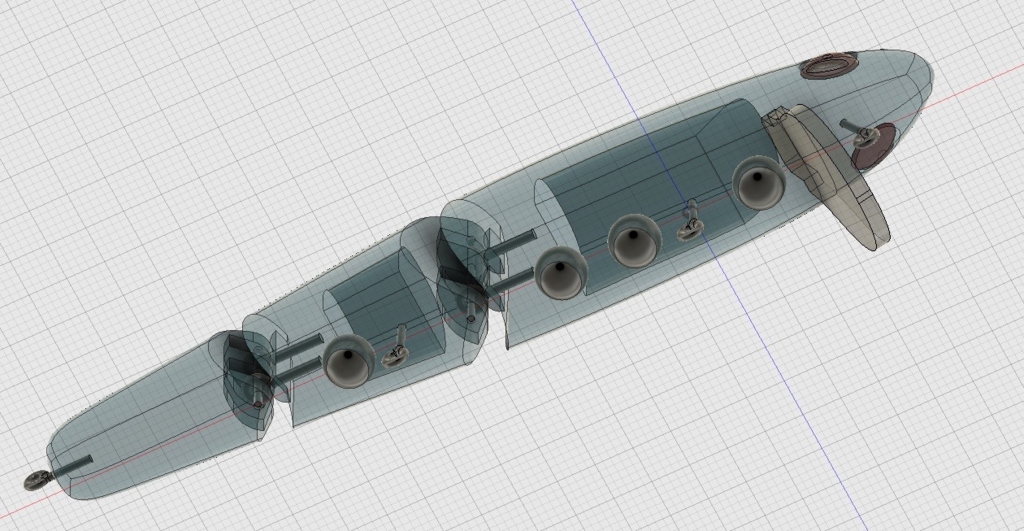

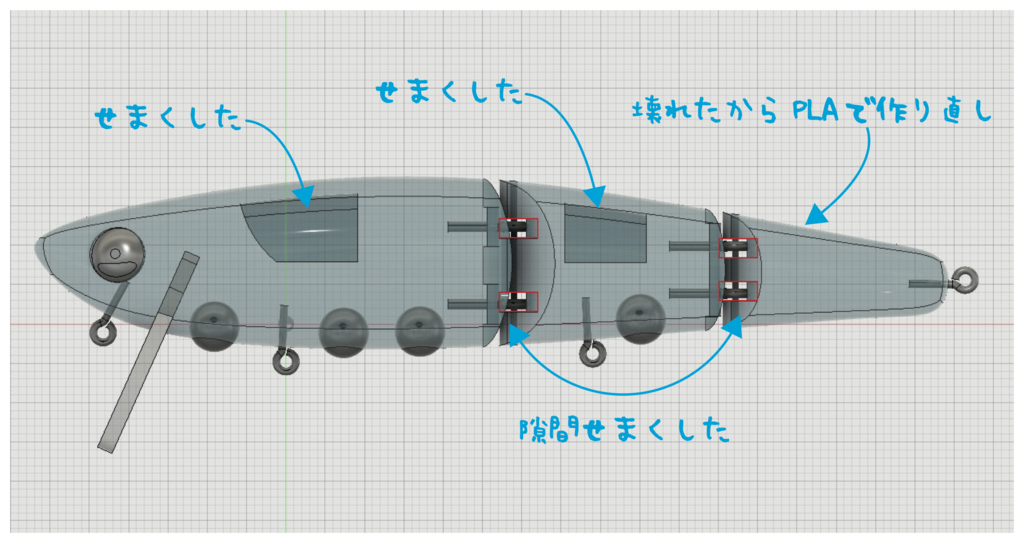

浮力が強いため内部の空洞を縮小、またジョイント部の強度確保のためクリアランス調整をしました。

f:id:ganesakun:20170519074509j:plain

追記:リップは1.5mmから2.0mmに修正(近所のホームセンターの在庫の都合上)

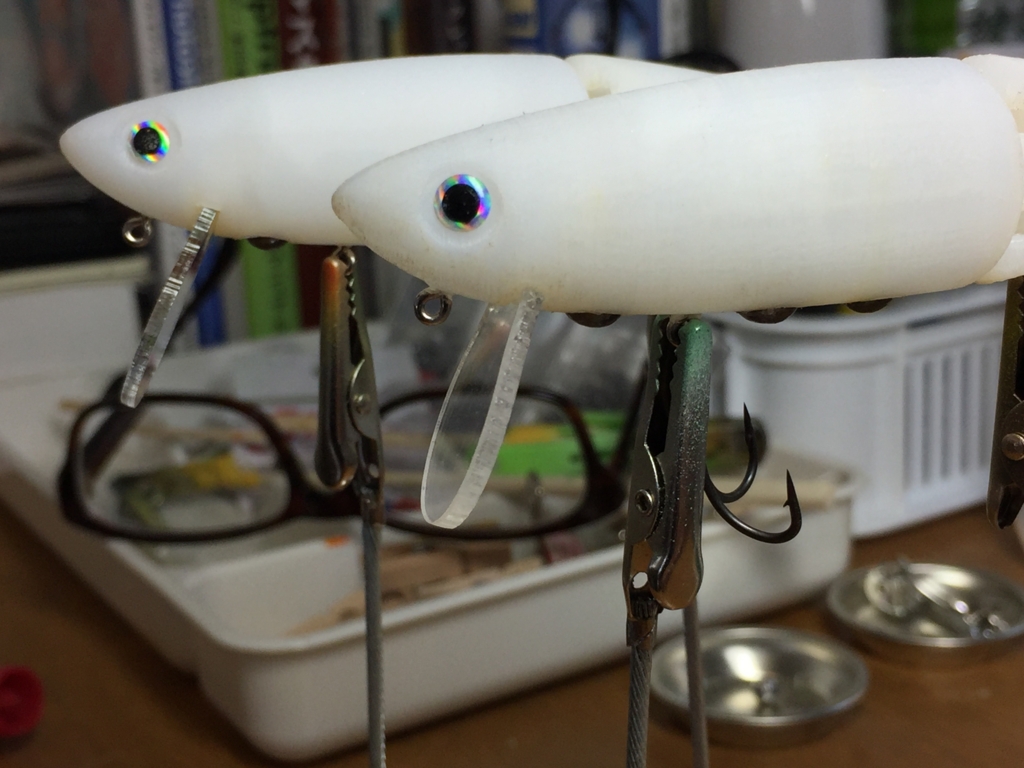

f:id:ganesakun:20170528191927j:plain

手前が2ミリのリップです。

f:id:ganesakun:20170519074513j:plain

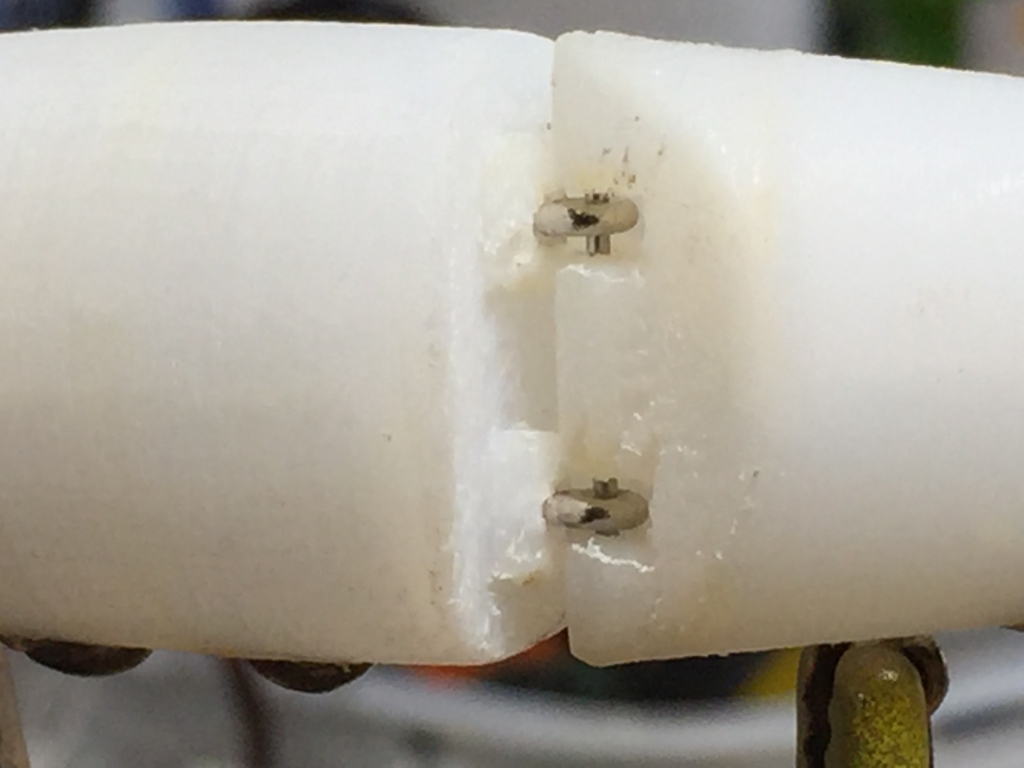

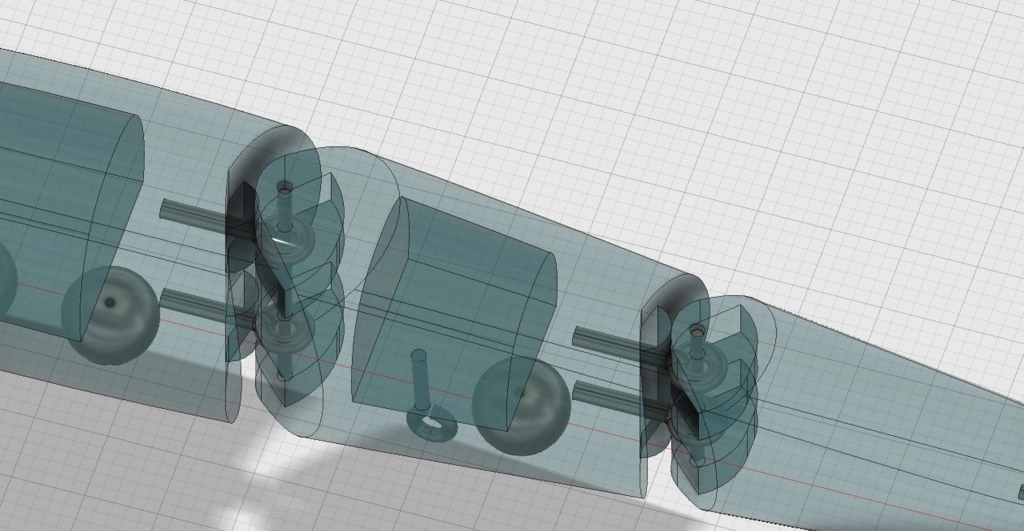

ジョイント部のクリアランスをよりタイトにすることにより肉厚を確保。

f:id:ganesakun:20170528191923j:plain

肉厚は確保出来ましたが部品同士が干渉したまま・・・次回修正。

f:id:ganesakun:20170529080604j:plain

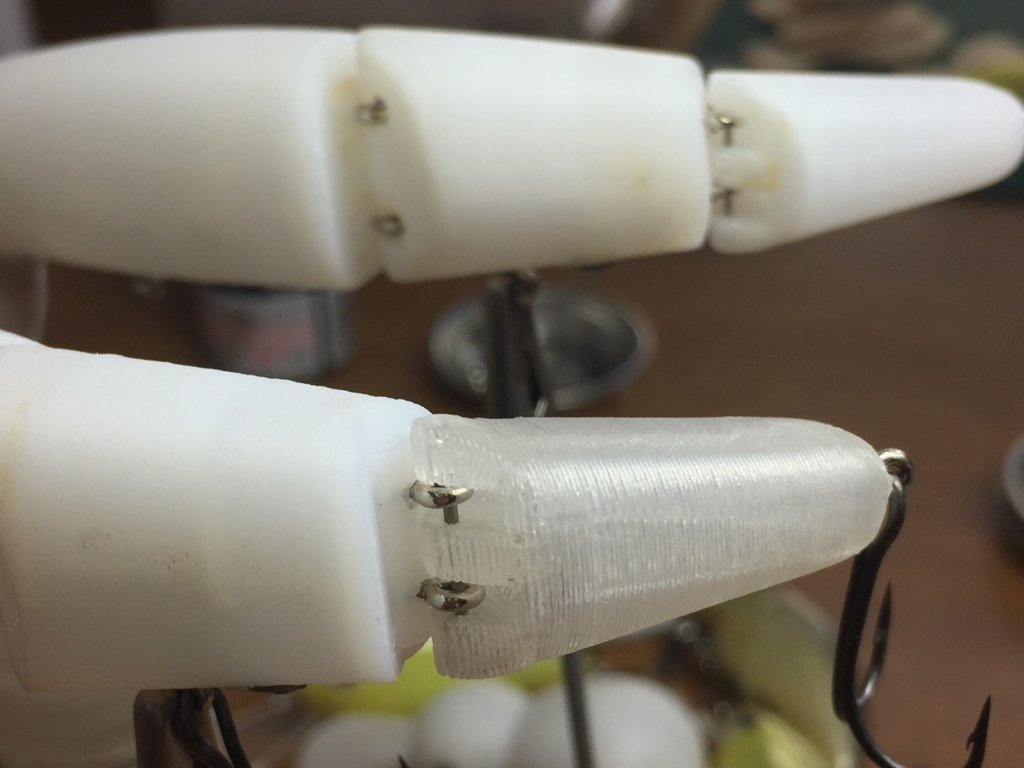

しっぽのところは破損したためminimakerで作り直しました。

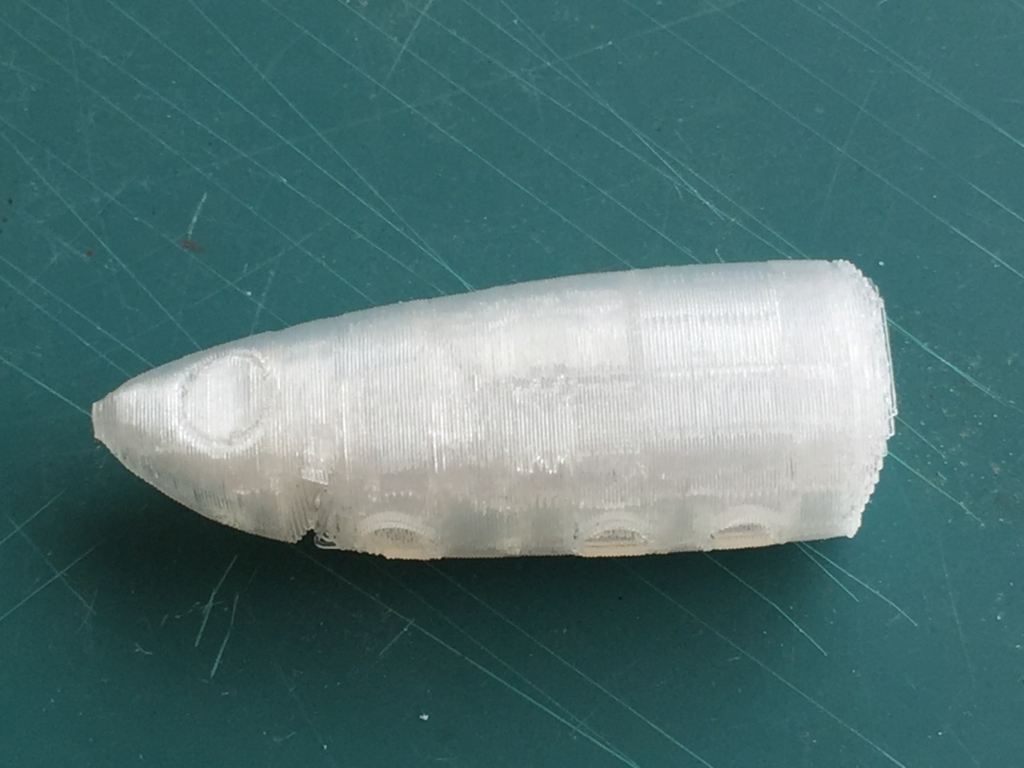

ちなみにminimakerで顔のところをプリントするとこんな感じになります。

f:id:ganesakun:20170528191641j:plain

 横はいいいいとしても・・・

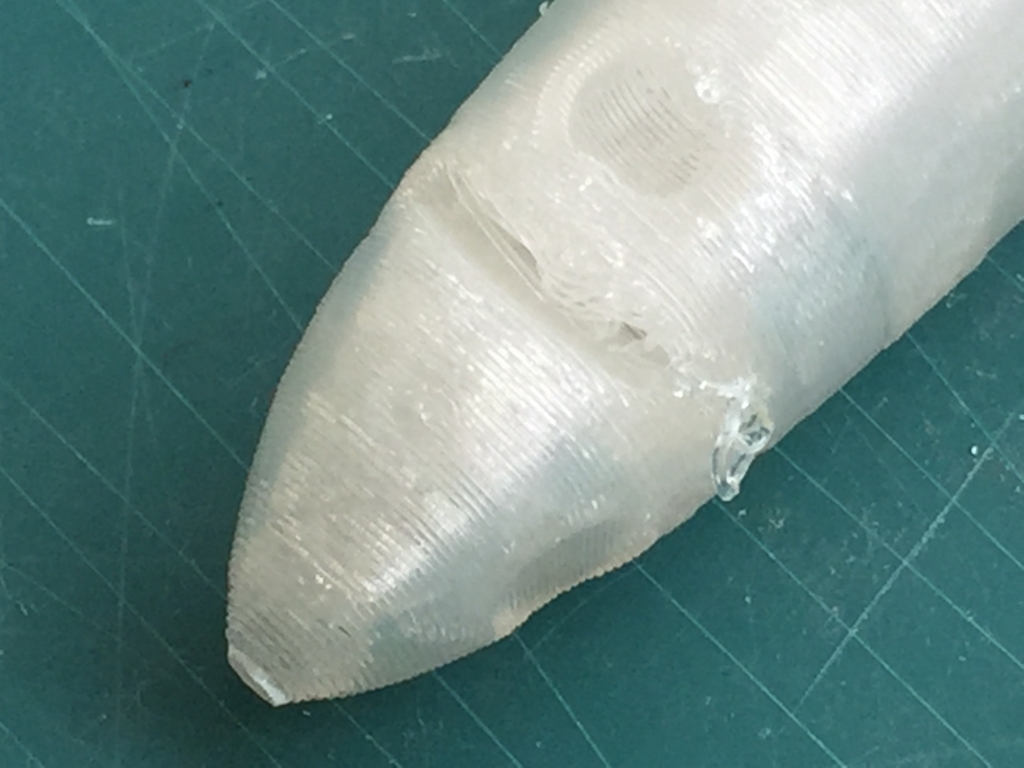

f:id:ganesakun:20170528191632j:plain

 口がぐちゃぐちゃ・・・

f:id:ganesakun:20170528191635j:plain

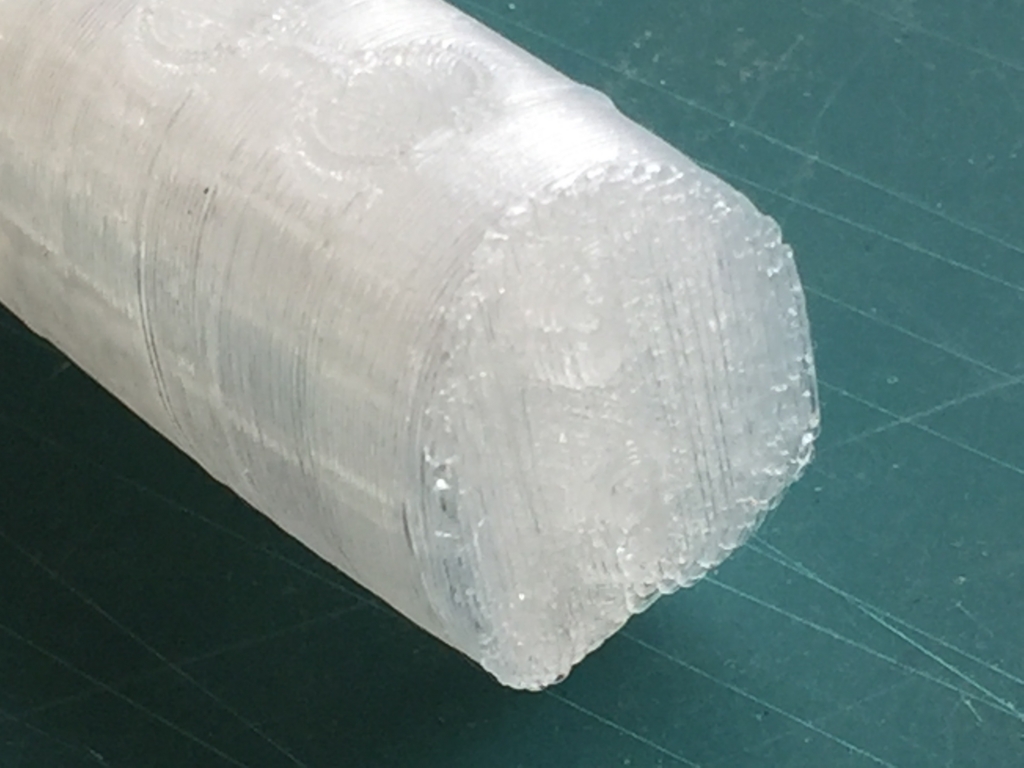

ジョイント部組み立て不可能。

f:id:ganesakun:20170529110652j:plain

顔が良くても口が悪いというのは良くある話で、うちの奥さんはちょと可愛いタレントを見ると「ああああっもうっこういうのは可愛いだけで性格悪いから気をつけなっ!」て口だけじゃなく性格まで否定してきます。





そして何故かわかりませんがうちの奥さんは「The Hit」のアイちゃんを目の敵にしていました。

www.watadaai.com





多分ツケマとあの声が嫌いだったんだと思います・・・

f:id:ganesakun:20170410093913j:plain



さよならアイちゃん・・・





f:id:ganesakun:20170528191906j:plain

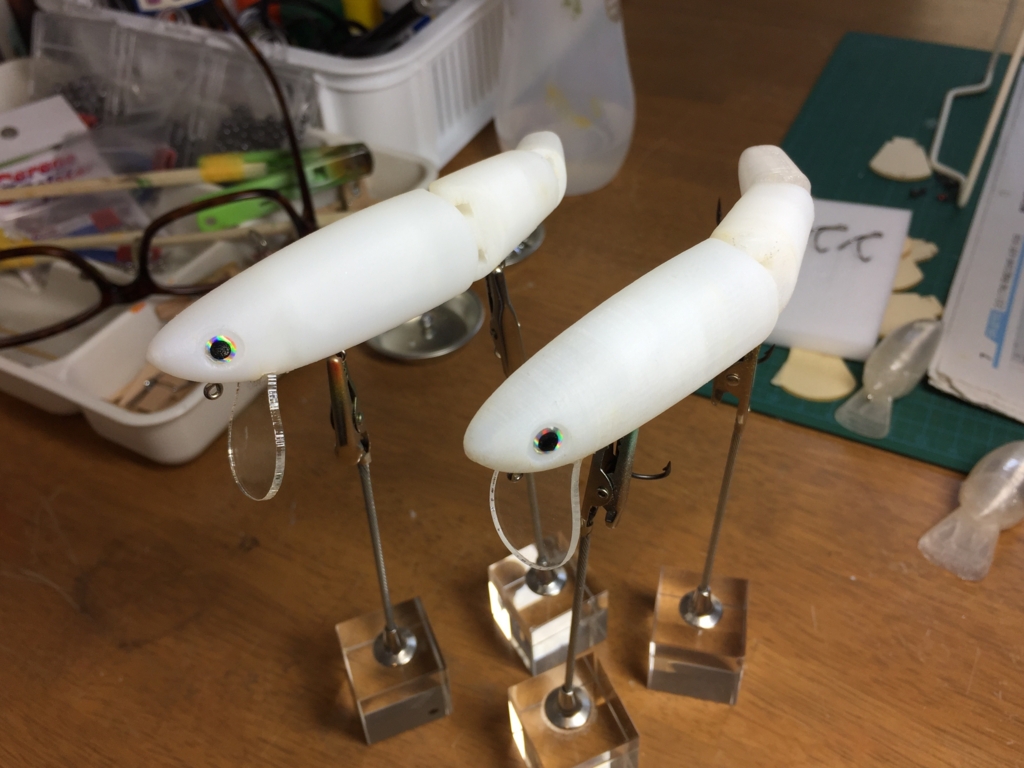

そんなわけで、この手のプリントはUPBOX(ABS)でプリントの方がいいようですね。

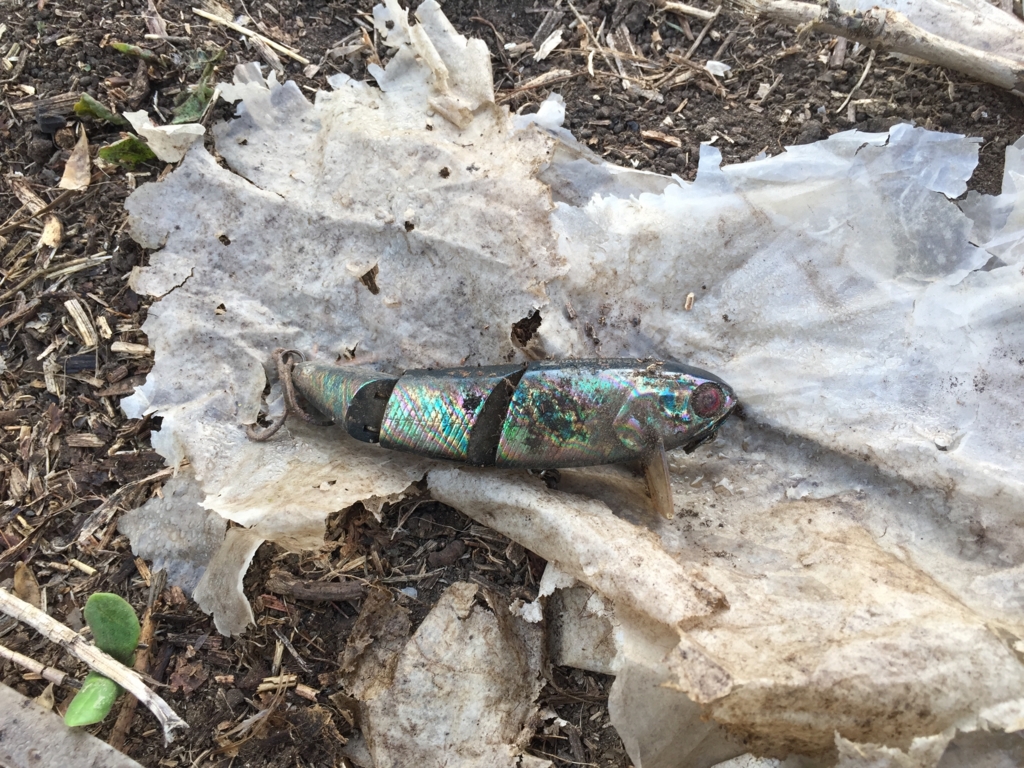

ちなみの先日拾っていたルアーとも比べてみました。

f:id:ganesakun:20170523154751j:plain

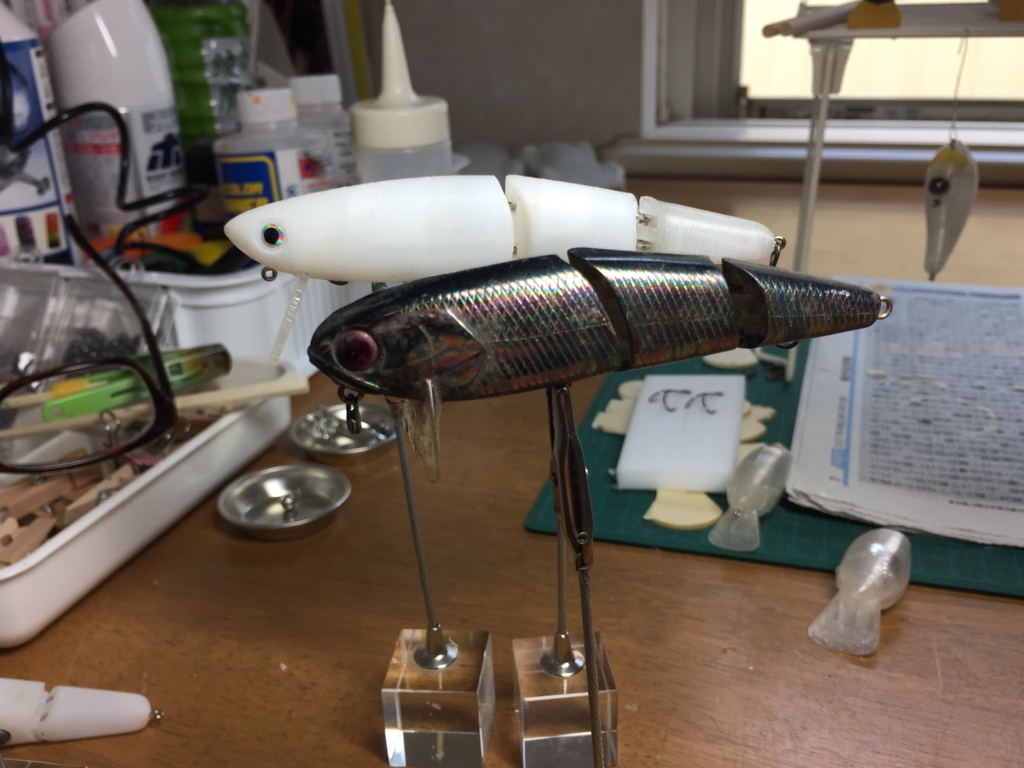

参考のためジョイント系のルアーを購入しなくてはと思っていたところなのでラッキーでした。

f:id:ganesakun:20170528191921j:plain

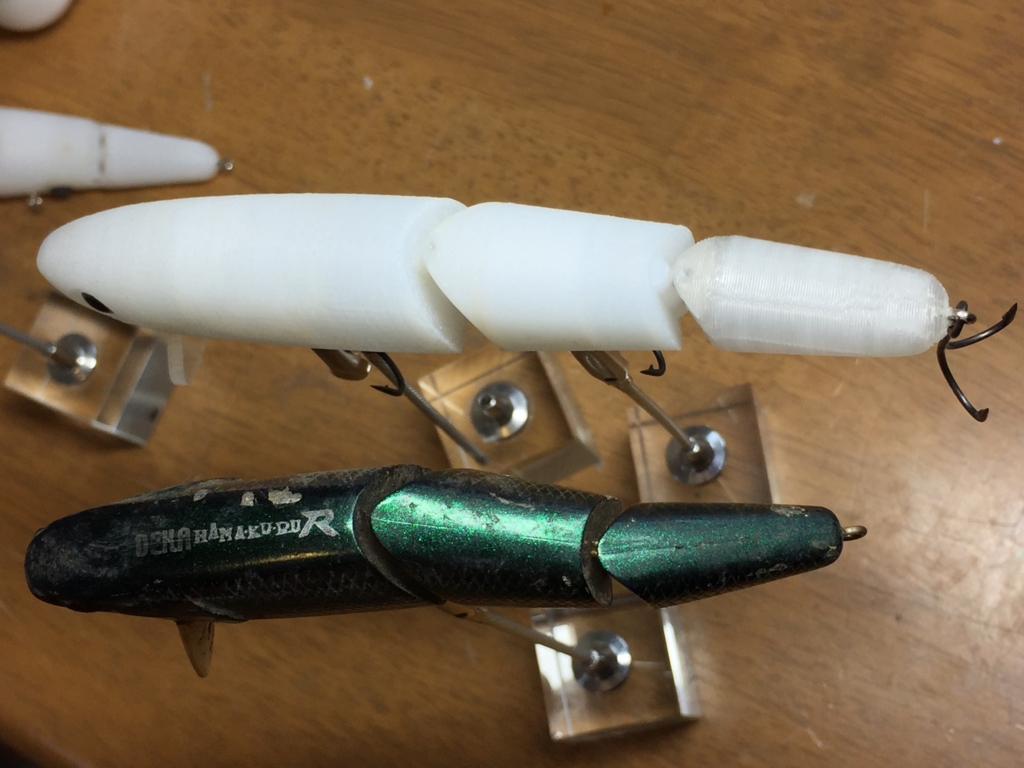

どんな意味があるかはわかりませんけど製品の方はボディカットが斜めです。

f:id:ganesakun:20170528191935j:plain

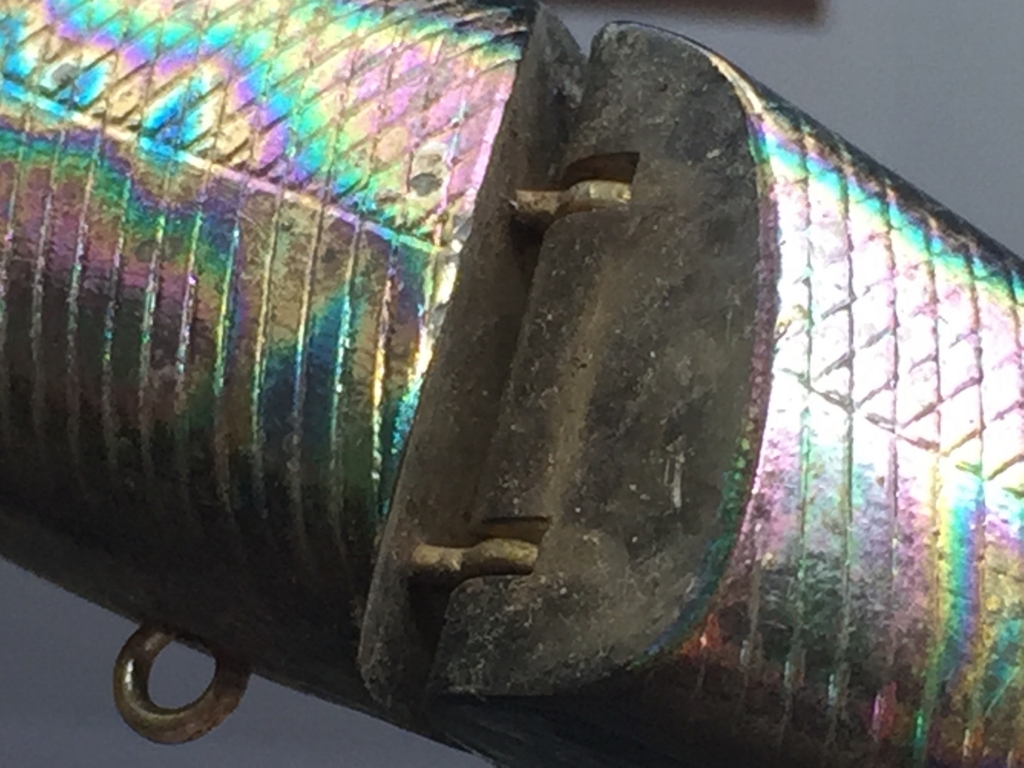

生意気な事にジョイント部を動かしてみると自作のものに比べて若干可動域が広めです。

f:id:ganesakun:20170529071606j:plain

ヒートンに比べてエイト環の方が飛び出し幅が長いため可動域が広く部品同士の干渉が少ないんですね。

f:id:ganesakun:20170529111016j:plain

もしヒートンを同じような飛び出し幅にしたら強度が担保できなくなってしまします・・・ということは最終的にはエイト環仕様で作ることになりそうです。



そして以前作ったものとも比較してみました。

f:id:ganesakun:20170529072448j:plain

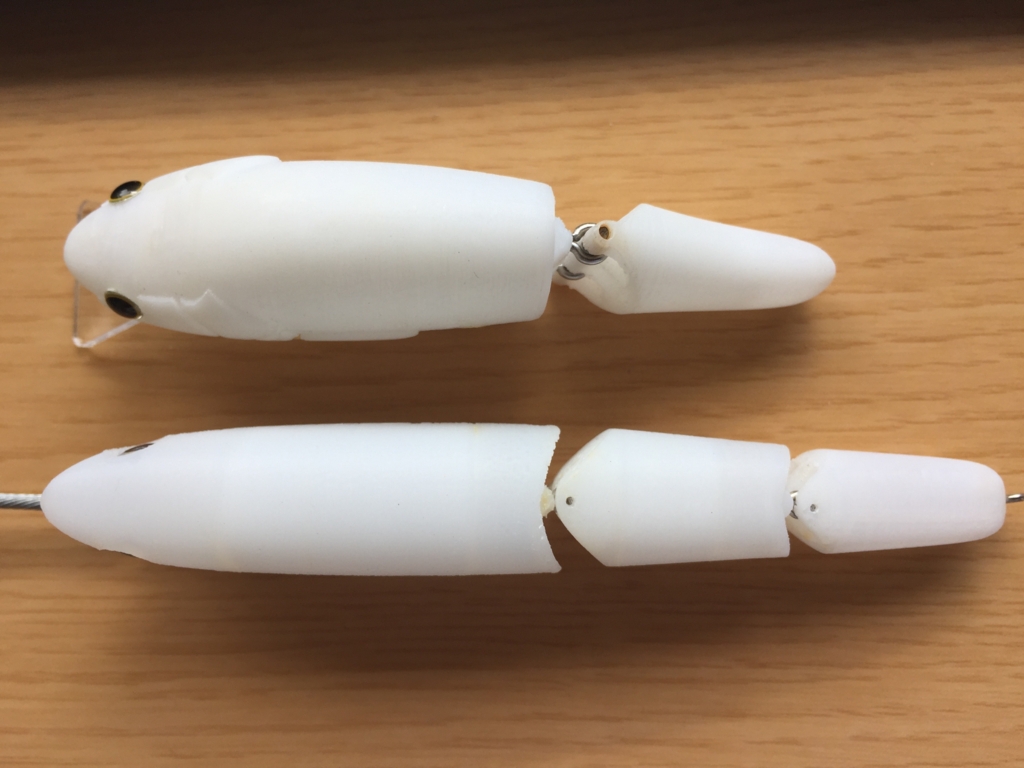

上は以前作ったジョイントモデルですが可動域は広くても強度がありませんでした。

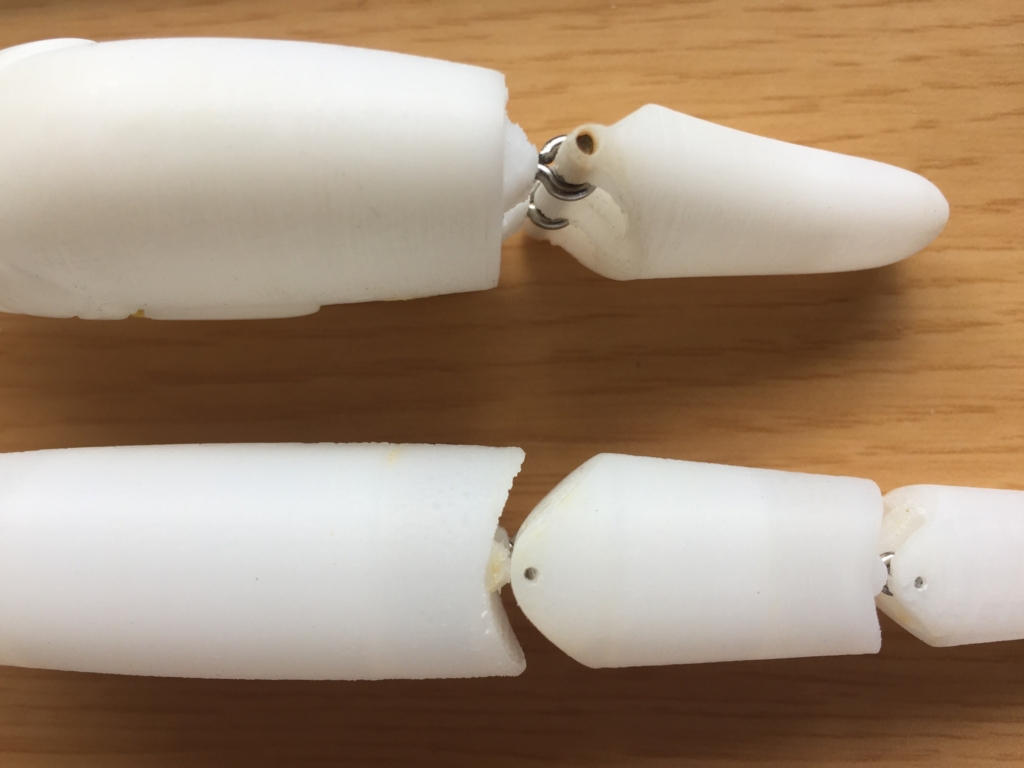

f:id:ganesakun:20170529072453j:plain

今後は支柱を太くしてジョイント部を今回のモデル(下)との中間に当たる設計にすれば可動域の確保と強度が保てそうです。

f:id:ganesakun:20170529074632j:plain

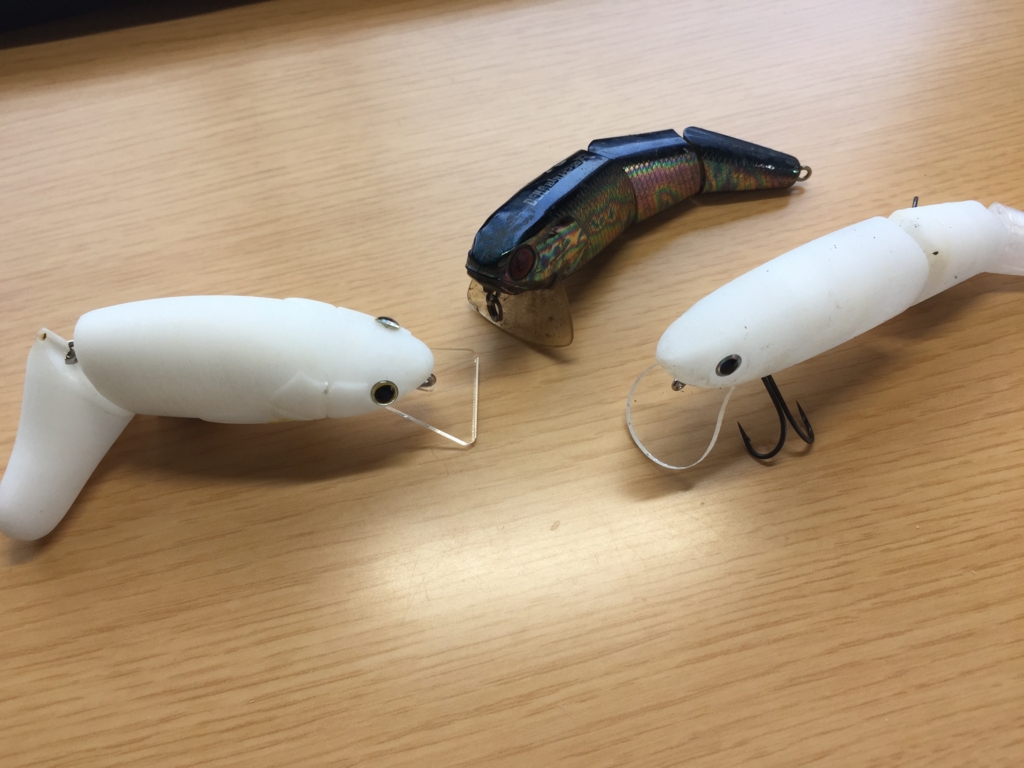

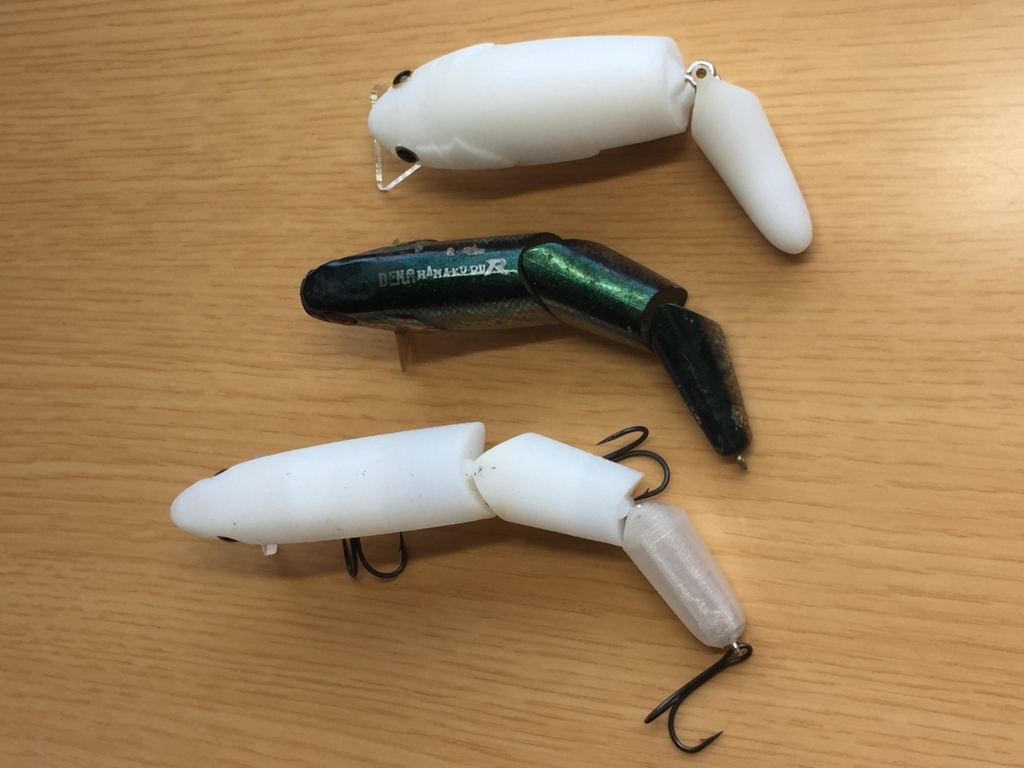

それぞれの曲がりっぷりはこんな感じです。

f:id:ganesakun:20170529074642j:plain

 ジョイントタイプは設計が少し面倒でもプリント後に組み立てるのが楽しいですね。



f:id:ganesakun:20170421041218j:plain

 みんなもジョイント作りなさい!



 話は変わりまして最近始めたエアブラシでの塗装ですが・・・

f:id:ganesakun:20170529103523j:plain

ルアーの塗装って塗料濃度の調整とか塗装手順等なかなか難しいですよね。

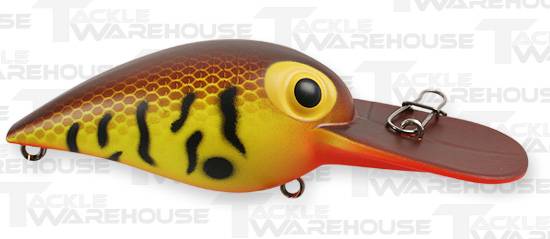

 f:id:ganesakun:20170529054754j:plain

特にマスキング作業、フラットタイプのボディならまだしもこのようなタイプのルアーはマスクしずらいうえ左右対象に仕上げるのは大変です。



今回このウイグルワートを真似した塗装に挑戦してみました!



f:id:ganesakun:20170421041147j:plain

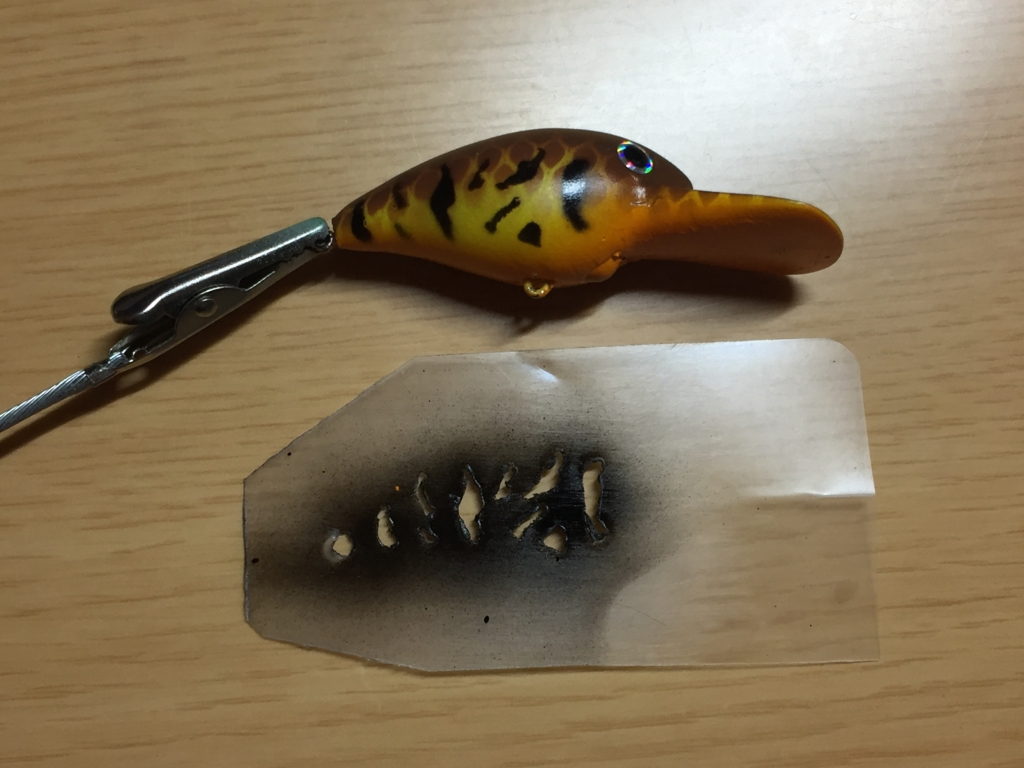

そこで今回使ったのがこのマスク。

f:id:ganesakun:20170528212250j:plain

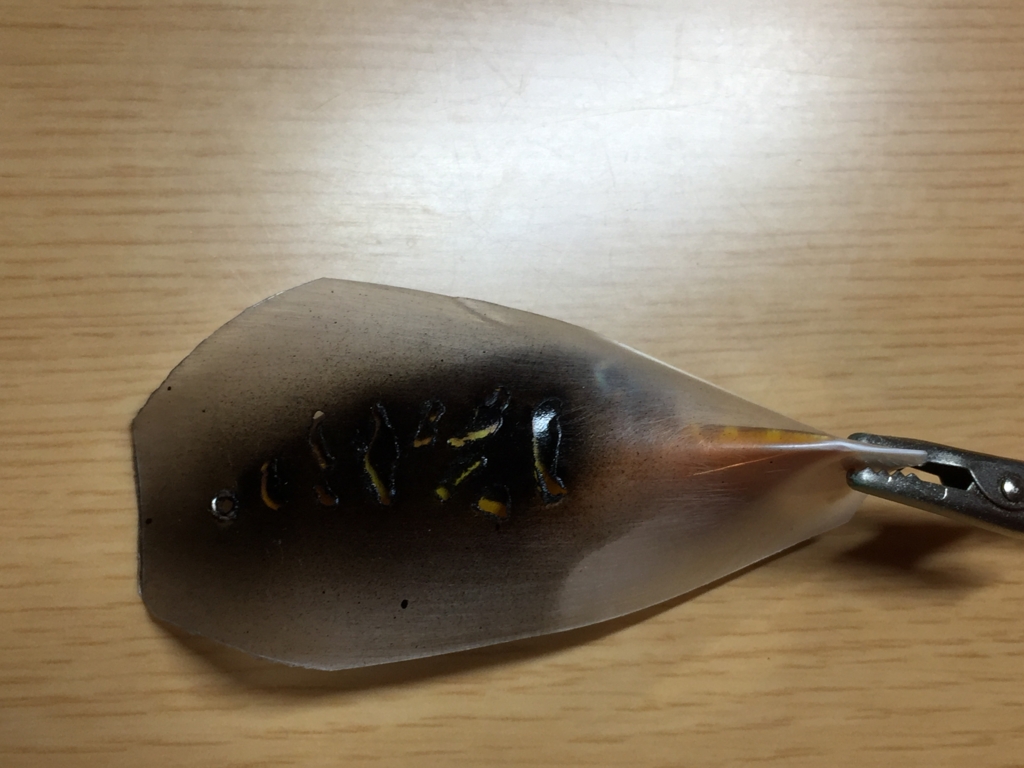

クリアファイルに模様を描き、焼き切っただけのものです。(バリは処理してくださいね)

f:id:ganesakun:20170528212319j:plain

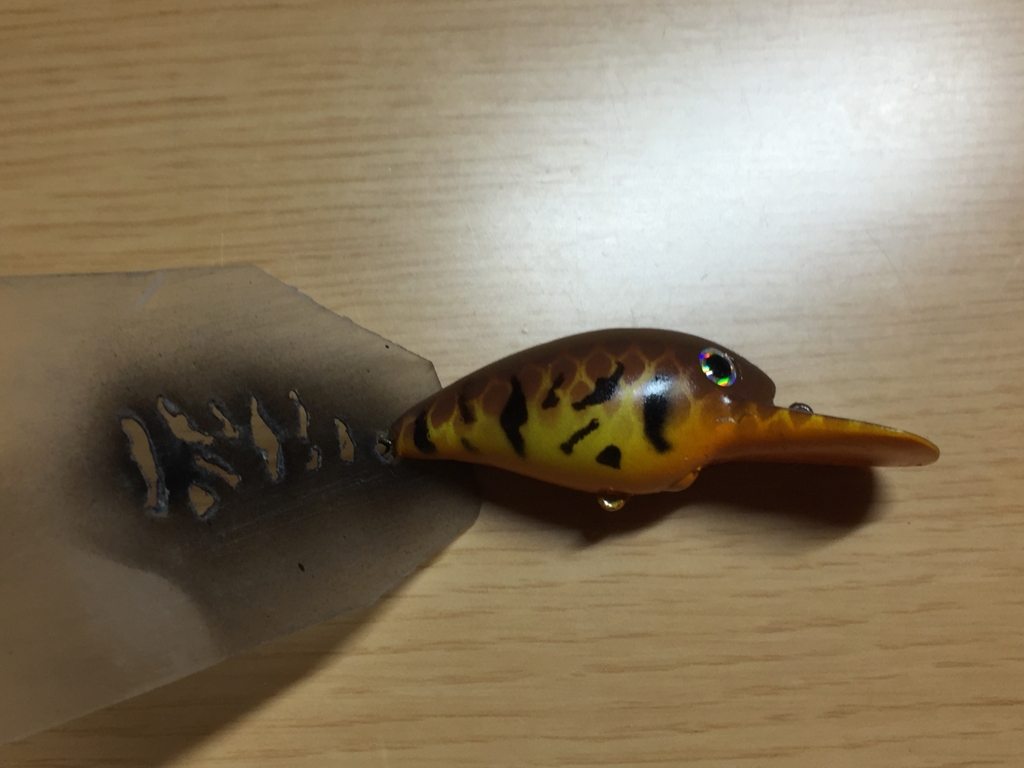

このマスクの一番後ろの穴をヒートンに引っ掛け・・・

f:id:ganesakun:20170528212305j:plain

マスクをリップのところで押さえ込みこのままブラシをかけます。(反対側も同じ)

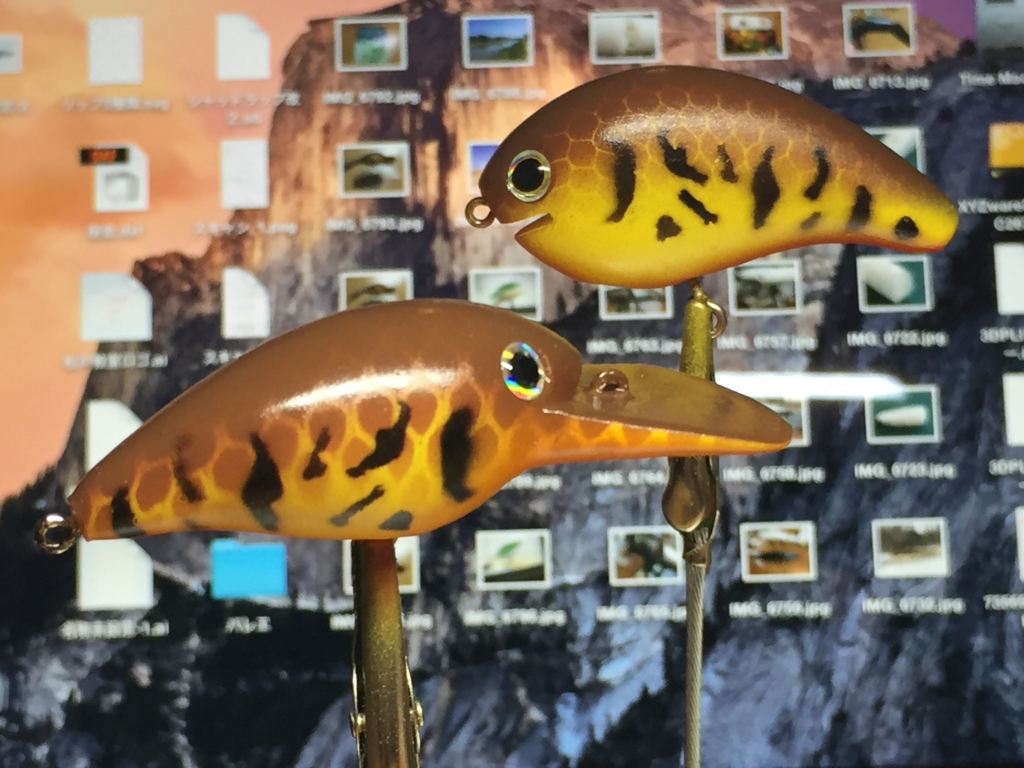

するとこうなります ↓

f:id:ganesakun:20170528214902j:plain

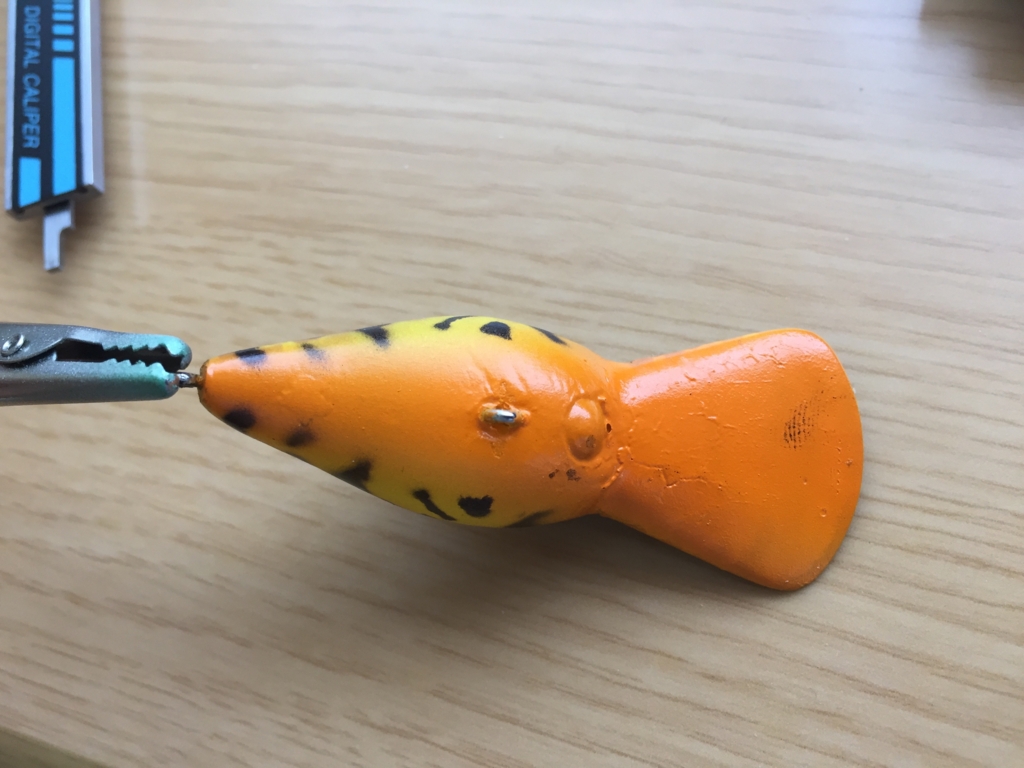

このマスク多少ボケるところはありますが左右安定して模様が入れられるのが気に入っています。

f:id:ganesakun:20170529124025j:plain





f:id:ganesakun:20170529103854j:plain

バキュームしたりプリンターで作ったり・・・マスキングの方法っていろいろありますがサンプル程度ならこれで十分ですね!







またまた話は変わりますが豊島園の大会に使ったミノーをバス用に150%でプリントしてみましたのでご覧ください。





f:id:ganesakun:20170421041208j:plain

今日は盛りだくさんだね!





豊島園の大会の模様はこちら。

fishing.1310.jp

f:id:ganesakun:20170423084218j:plain

fusion360.hatenadiary.com



 そしてこちらが実際に大会で仕様したもの ↓

f:id:ganesakun:20170423051839j:plain

前日の夜に塗装した為トップコートも無く目玉も付いていません。

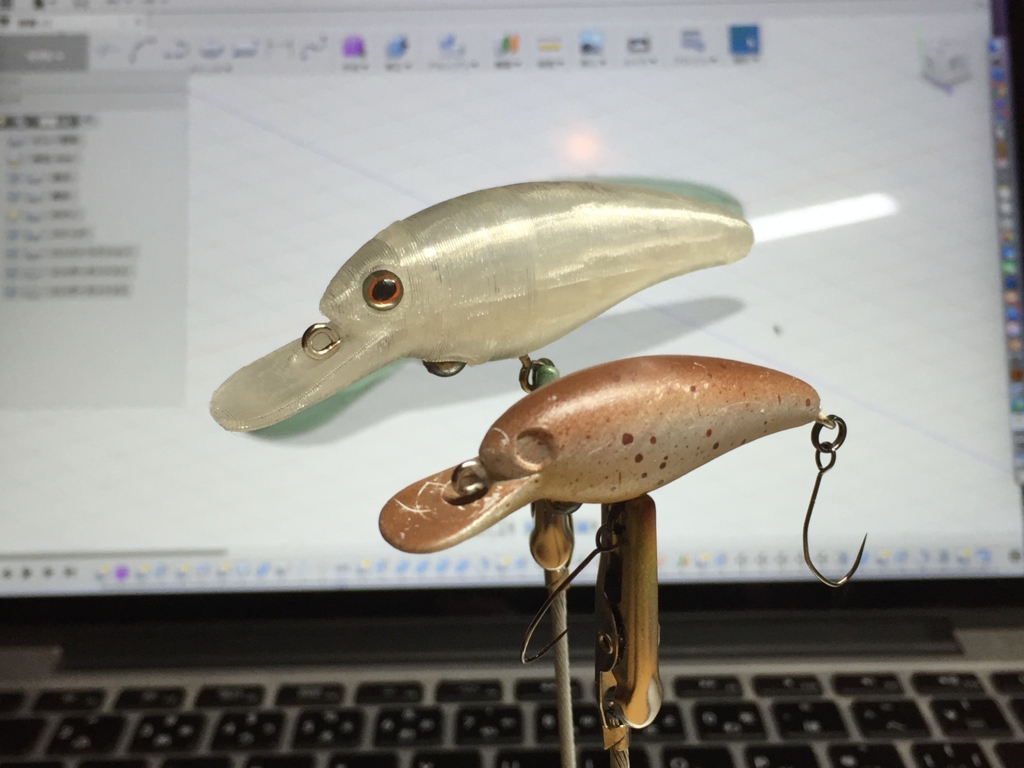

このエリア用シャッド(手前)のデータを修正せずに150%でプリントしたものが奥。

f:id:ganesakun:20170528212123j:plain

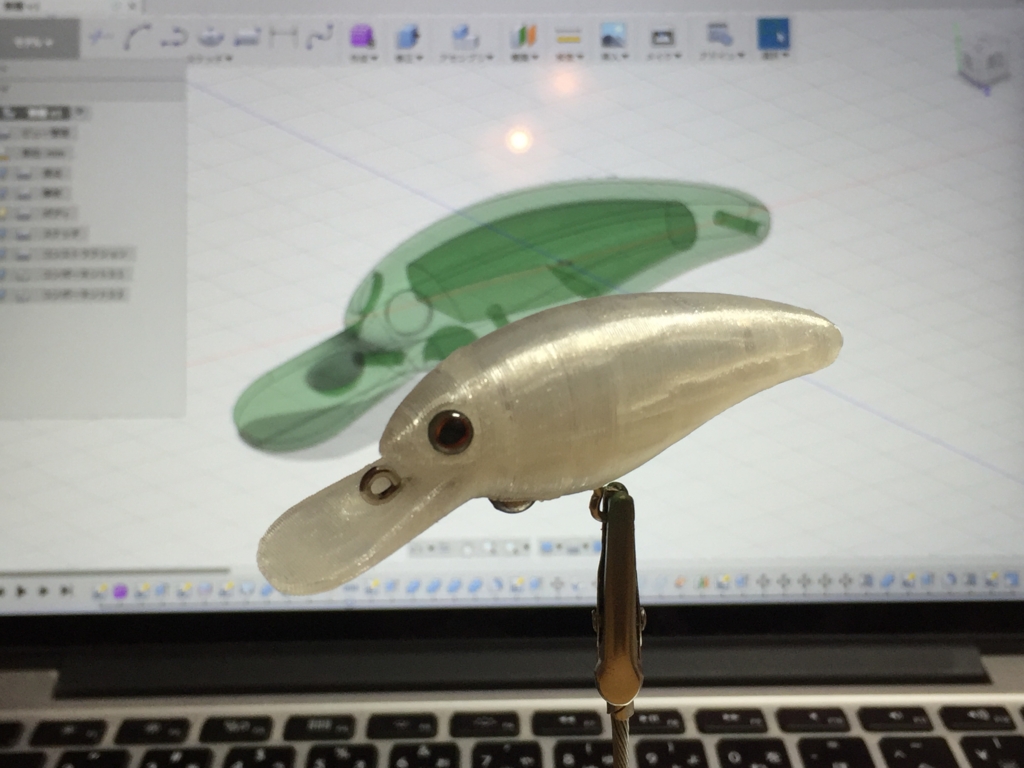

もちろんminimakerでプリントです。

f:id:ganesakun:20170528212104j:plain

プリントして部品を付けただけでもこのクオリティ!(ペーパーかけてません)

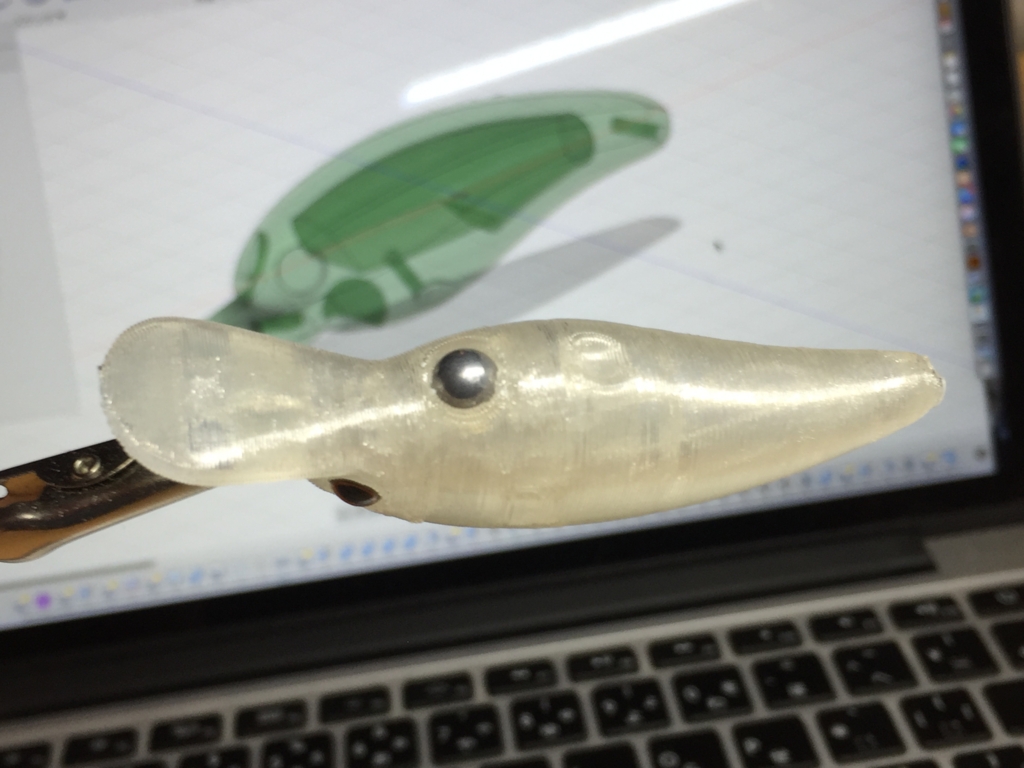

f:id:ganesakun:20170528212146j:plain

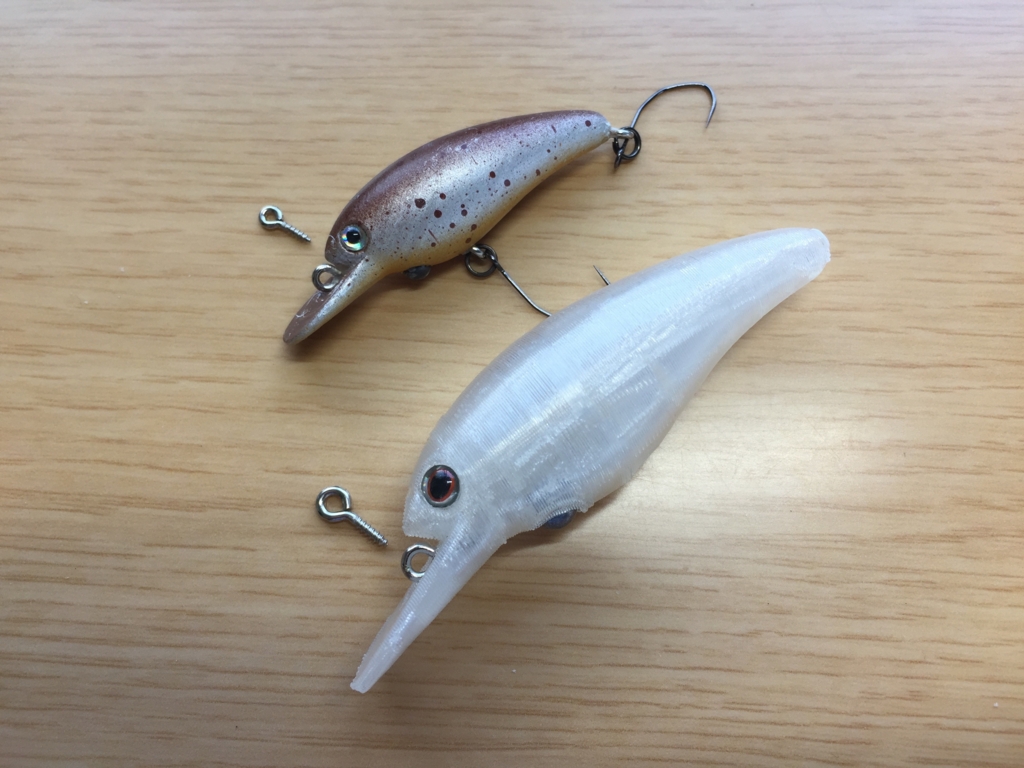

ウエイトはサイズに合わせたものに置き変えます。

f:id:ganesakun:20170529082351j:plain

ヒートンはひとつ上のサイズがぴったりはまりました!

f:id:ganesakun:20170529104205j:plain

ストレッチ幅によってはヒートン穴やウエイトの大きさの等、データ上での修正が必要な場合がありますがこの程度の調整がプリントサイズを変えるだけで 出来ちゃうなんて本当に便利ですね!



3Dプリンターのそんなところもルアー作りに向いてると思います。





f:id:ganesakun:20170423194102j:plain

3Dプリンターやろうぜっ!







f:id:ganesakun:20170427093854j:plain

3Dプリンターの営業でもするか・・・





というわけで今回はいろいろ雑多なことを書き散らかしてしまいましたが少しでも参考になって頂いたら幸いでございます。





本日も最後まで読んでいただきありがとうございました!





悲報:クボッチョ氏、早朝3時起きも虚しく 新利根川へバス釣りに行ったところまったく釣なかった事が判明。

f:id:ganesakun:20170528191947j:plain

早朝・曇り・水位安定という好条件の中でのノーフィッシュ・・・

f:id:ganesakun:20170504185813j:plain

家族からは釣りヤメろとの声も・・・

f:id:ganesakun:20170528191953j:plain

ここにはもう来ません。



ということで明日も仕事をサボって釣に行きますが皆様は死ぬギリギリまで働いてください。



僕はもう寝ます。



さようなら。
