3Dプリンターでミニ四駆作ってみやがれっ! (その5)

こんにちは!



思い通りにデザインしたミニ四駆が作れたら楽しいですよね・・・何て言いながらまともなボディーが出来上がらないままミニ四駆のプリントも3回目になりました。



いい加減そろそろ成功して欲しいものです。



プリントするのは新たにモデリングした5号機。



f:id:ganesakun:20170114171745j:plain

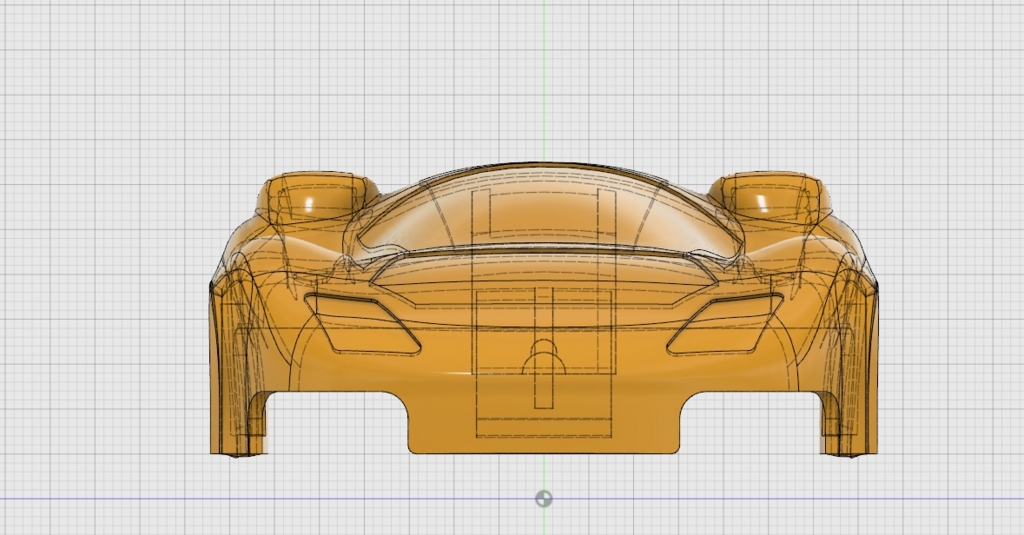

今回はボディーに穴を開けてみたり、凹み(0.5mm)をつけたりしてプリントの際の再現性も確認するのだ。



f:id:ganesakun:20170114172442j:plain



また、前回プリントした際に脆くて折れてしまった接合部分も補強した。



f:id:ganesakun:20170114173053j:plain

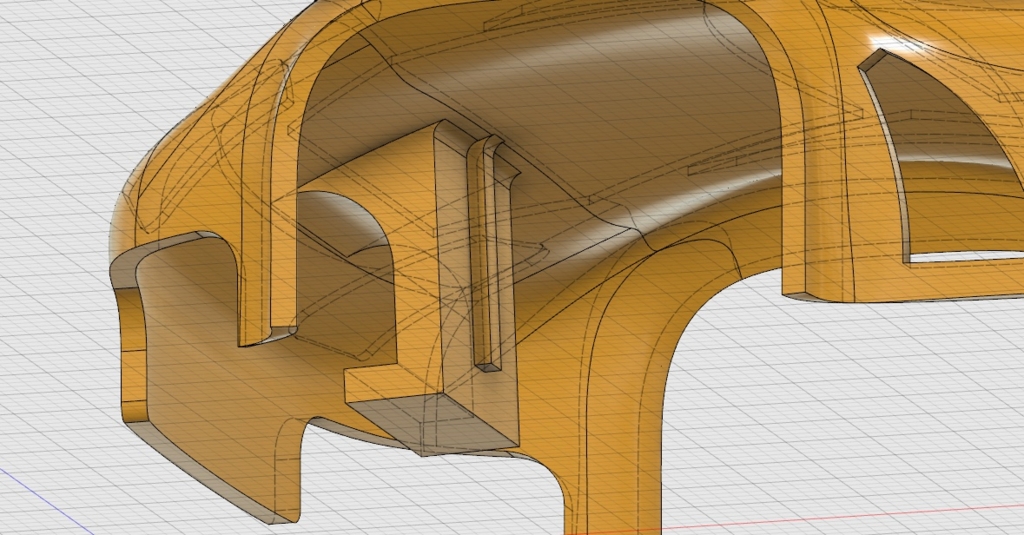

肉厚を1ミリ追加し縦方向に補強を入れた前部裏側。



f:id:ganesakun:20170114173110j:plain



後ろ側も厚みをつけサイドに補強を追加した。



これで簡単に折れることはないだろう・・・



f:id:ganesakun:20170114173544j:plain



あとはシャーシにぴったりハマってくれることを祈るだけだ・・・



では、プリントします。



プリント開始から6時間あまり・・・



f:id:ganesakun:20170114173920j:plain



今回は横向きでのプリント。



f:id:ganesakun:20170114175251j:plain

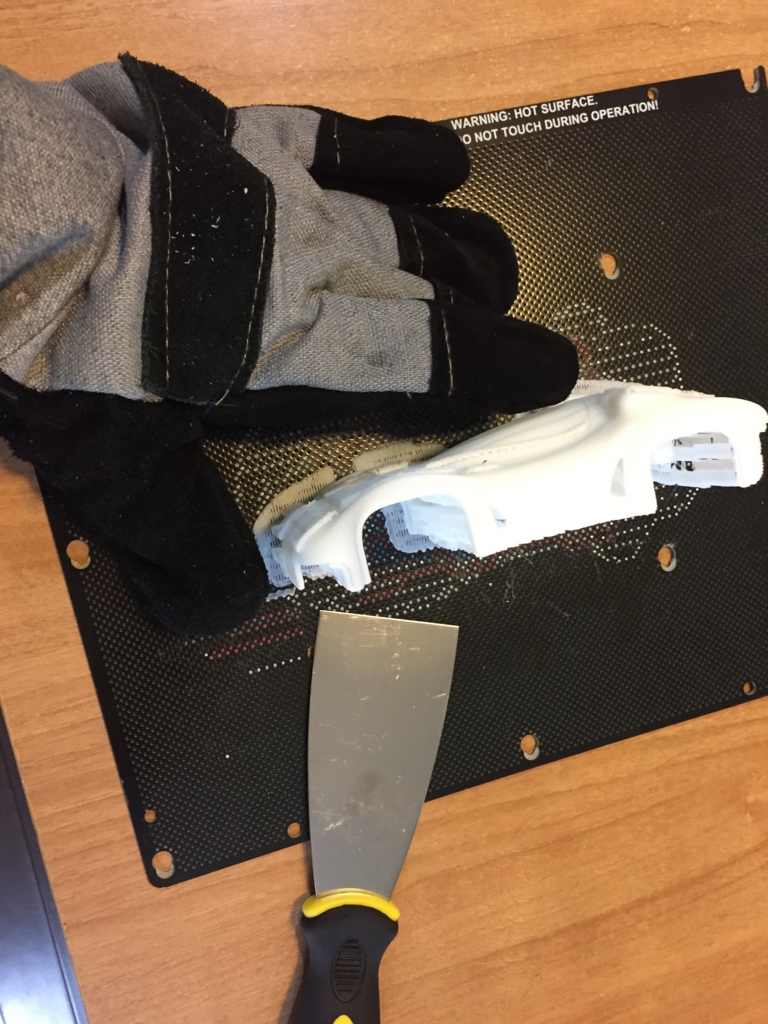

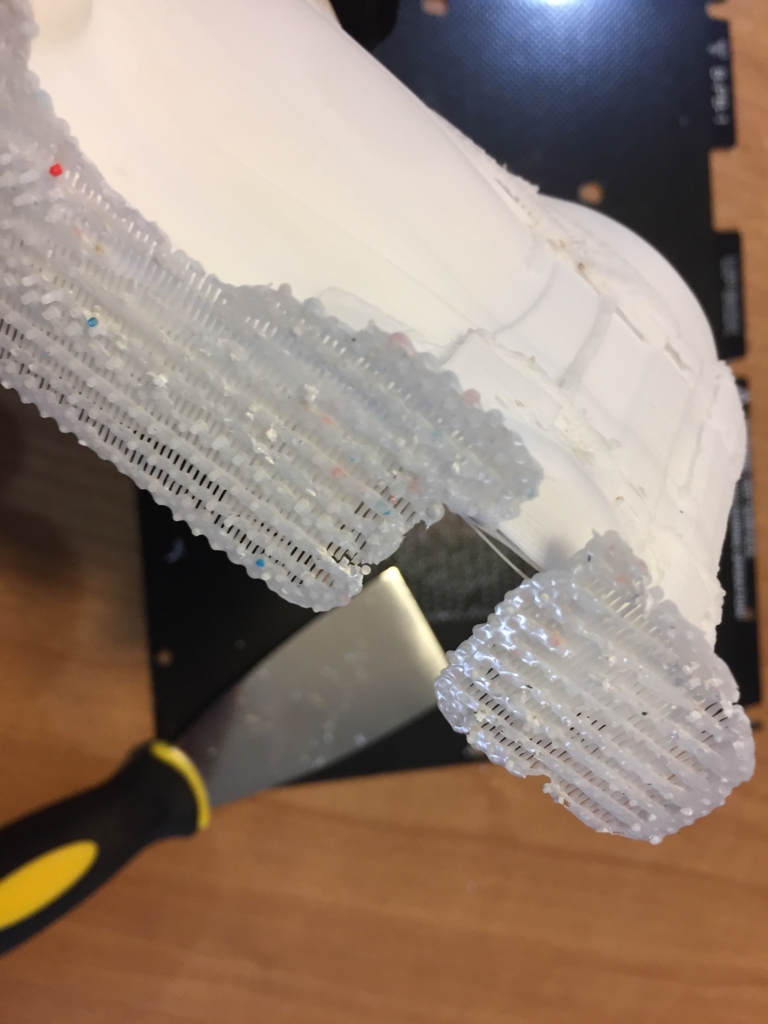

接地面が少ないからプラットフォームから取りやすい。



f:id:ganesakun:20170114175358j:plain



サポート材を取ります。



f:id:ganesakun:20170114175518j:plain



毎週楽しみにしてる中学生新聞を下に引いての作業。



f:id:ganesakun:20170114175536j:plain

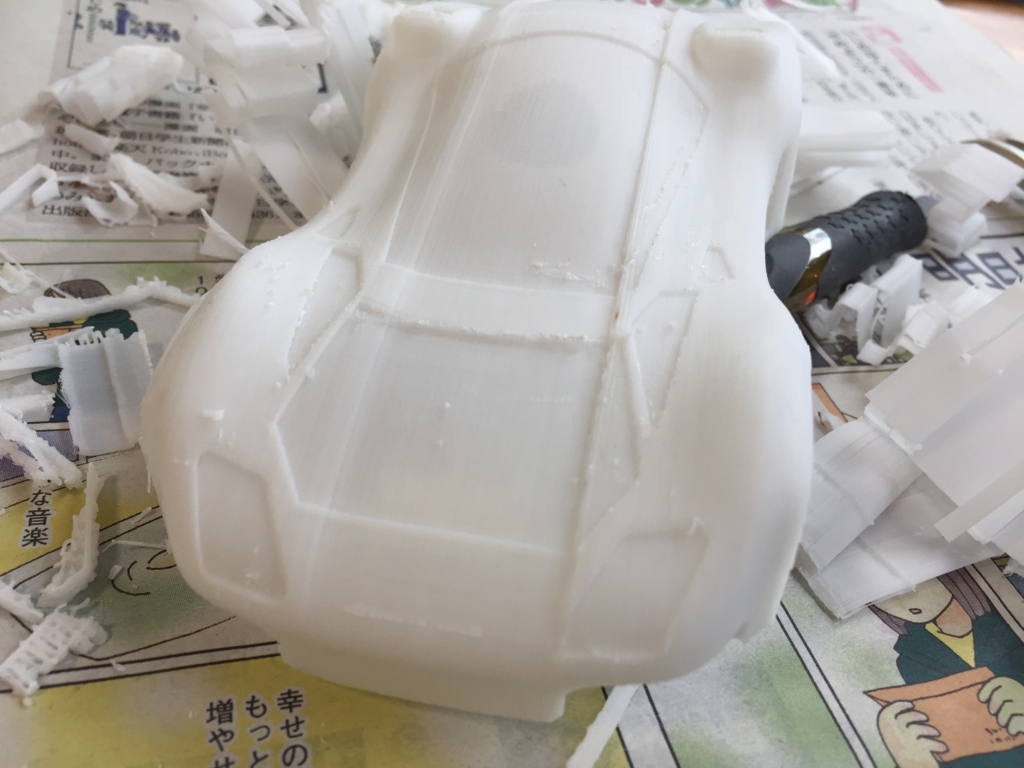

0.5mm凹ませたところもいい感じで表現されている。



しかし・・・



f:id:ganesakun:20170114175558j:plain



変な段差付いてるうううううっ!!!!



せっかくプリントしたのに・・・

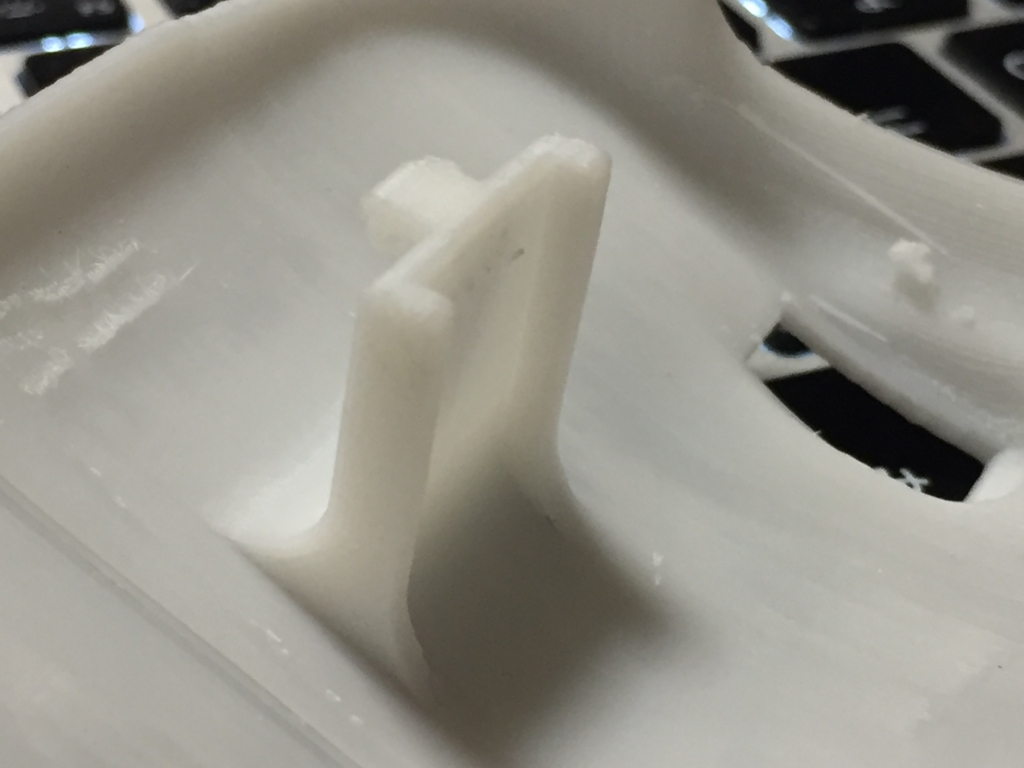

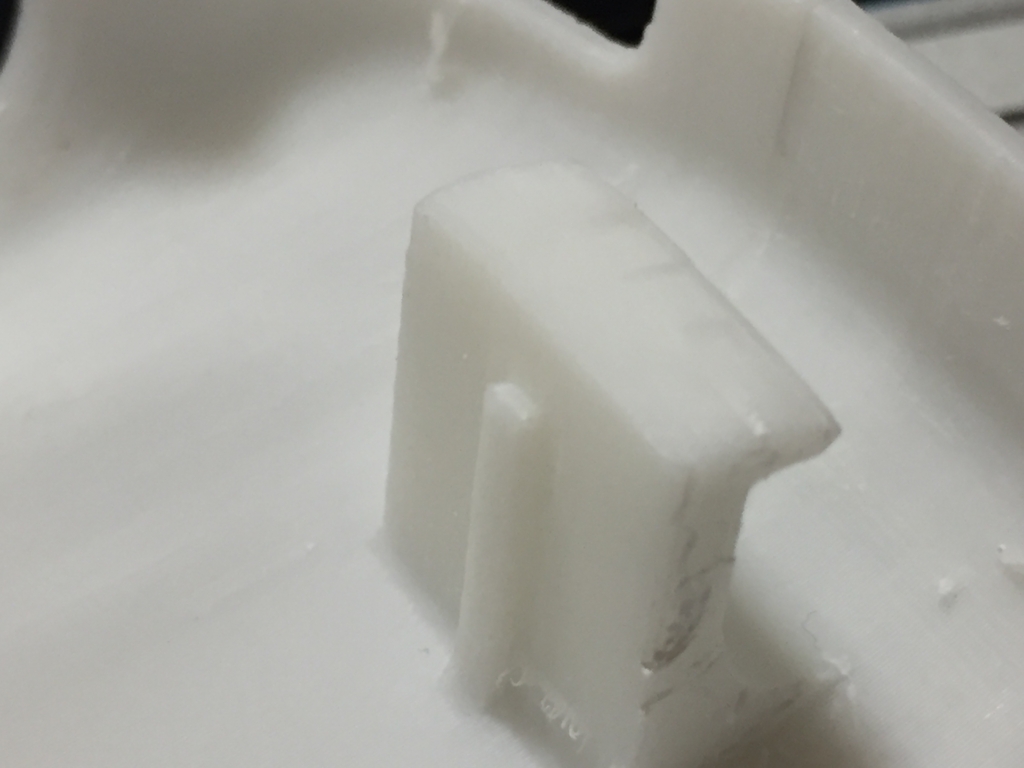

裏側はどうだ。



f:id:ganesakun:20170114194138j:plain

f:id:ganesakun:20170114194143j:plain



今回は丈夫そうに出来てる。





気を取り直してシャーシに取り付けてみる。



f:id:ganesakun:20170114190153j:plain



ヤター ヽ(´▽`)/ヾ♪

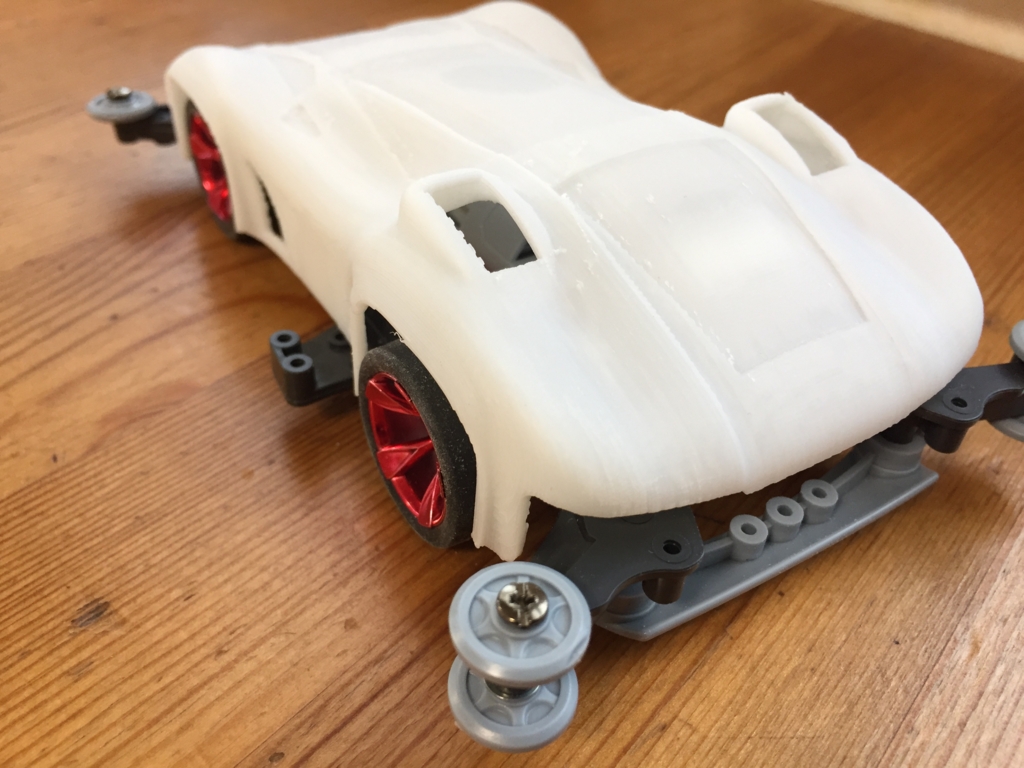

ちゃんと付いた・・・



f:id:ganesakun:20170114194611j:plain



今回は無事シャーシに取り付けられただけでもよしとする!



f:id:ganesakun:20170114195038j:plain

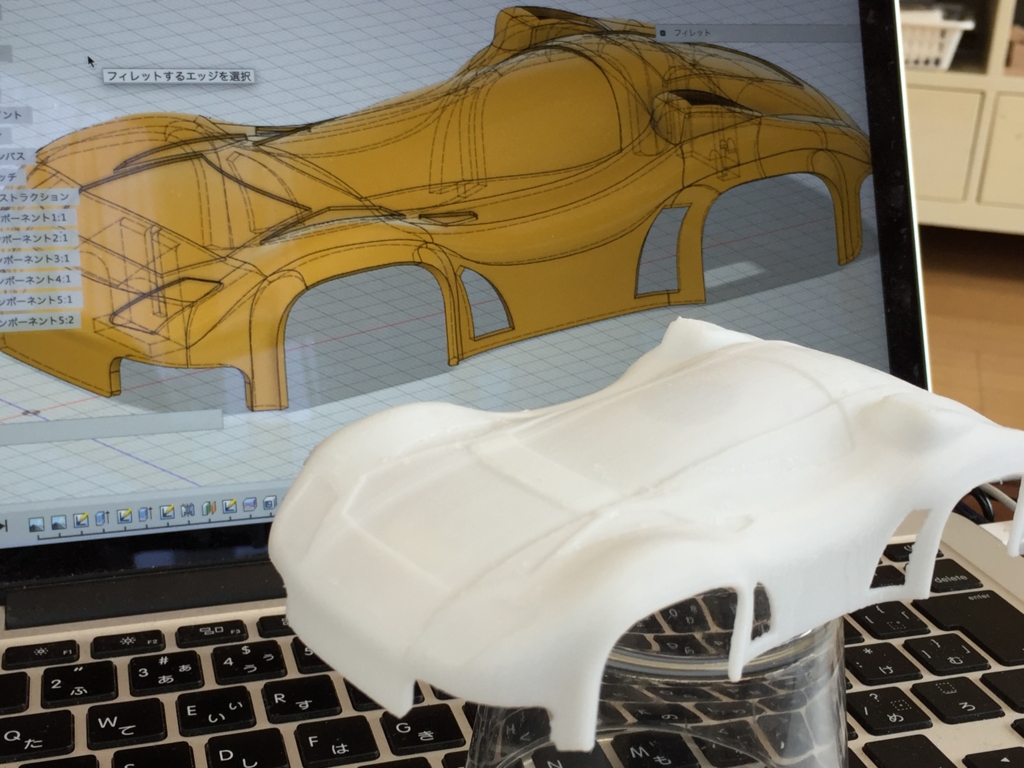

これでプリント時間が1時間とかなら良いんだけどな・・・

6時間は長すぎだろ。

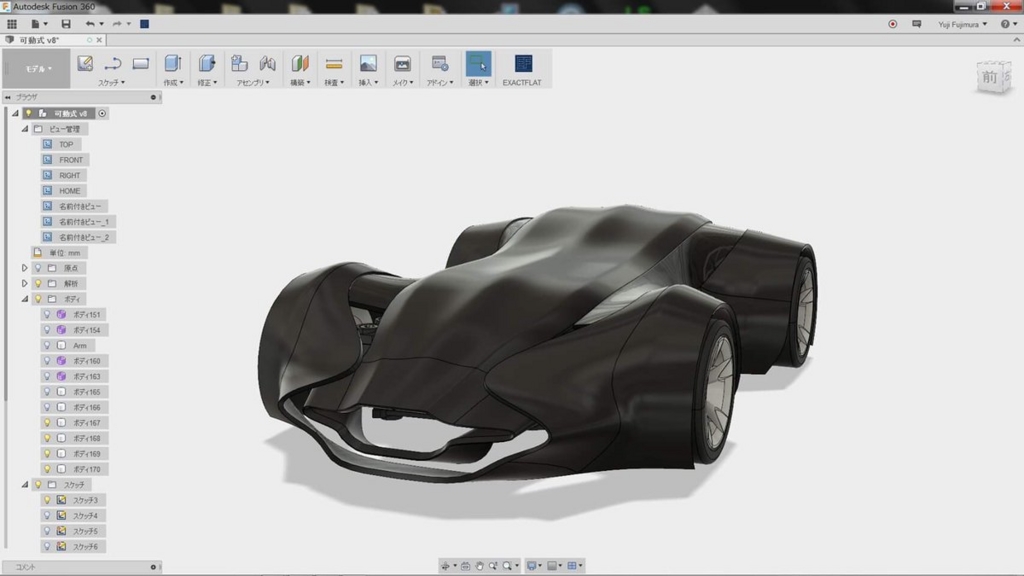

途中ツイッターエヴァンジェリスト藤村さんのモデリングを見て凹む・・・



f:id:ganesakun:20170114200545j:plain



かっけぇぇぇ・・・







こんな風に面を使ってモデリング出来るようになりたい。









ということで今回は5号機のプリントでした。





今回も最後まで読んでいただきありがとうございました!

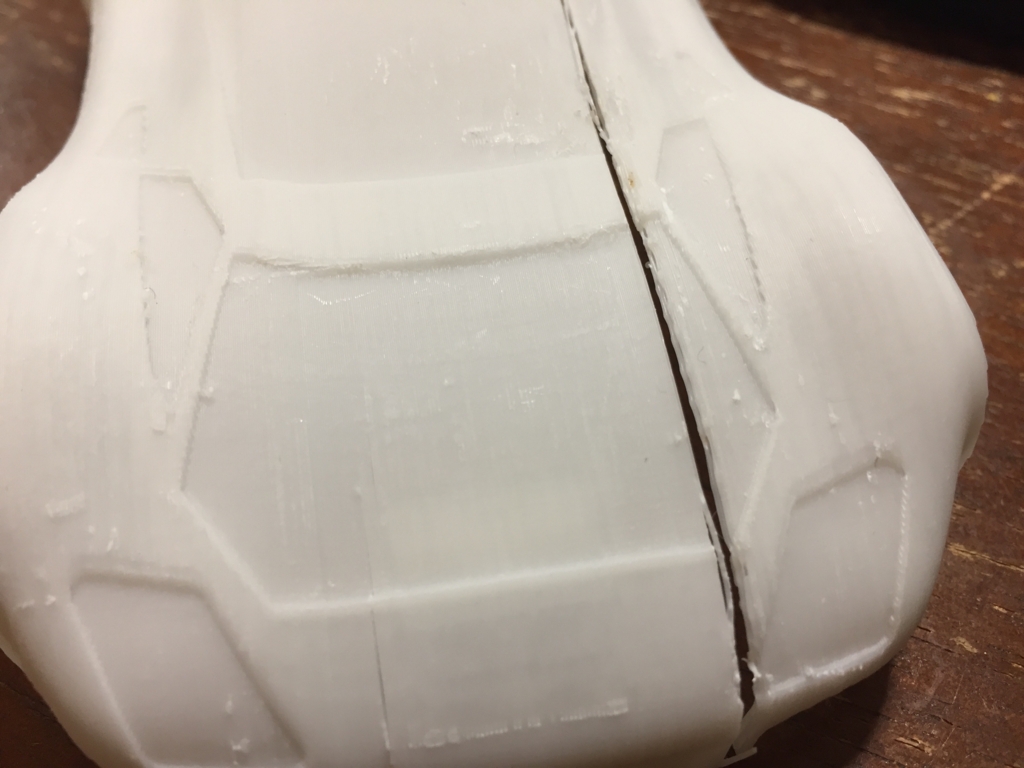

子供が走らせたら壁にぶつかって割れたよ〜  \(^O^)/

f:id:ganesakun:20170114201419j:plain
