3Dプリンターでミニ四駆作ってみやがれっ! (その4)

f:id:ganesakun:20170109110541j:plain



こんにちは!



思い通りにデザインしたミニ四駆が作れたら楽しいですよね。



ということで、最近FUSION360ミニ四駆のばっかりやってます。



誰でも簡単にモデリングできるパターンを見つけてみんなにシェアするのだ。



さらに3Dプリンターで作ったミニ四駆で「Fabミニ四駆カップ」とかに参戦したらもっと楽しい。



今は親切な教則本もあるしYoutubeでのモデリング動画もあるからとりあえず車の形にするのは簡単だ。



Fusion 360操作ガイド アドバンス編―次世代クラウドベース3DCAD

Fusion 360操作ガイド アドバンス編―次世代クラウドベース3DCAD





本には付録としてシャーシのデータも用意されているのでそれに合わせてモデリングすればいいのだ。



良い時代である。



いつもスリプリのデータで作っていたのだが、ここモデラボさんでもフリーデータ(MAシャーシ)を用意されていることに気づき早速ダウンロードしてみたら微妙にサイズが違う。


modelabo.itmedia.co.jp



どっちが正しいのか?

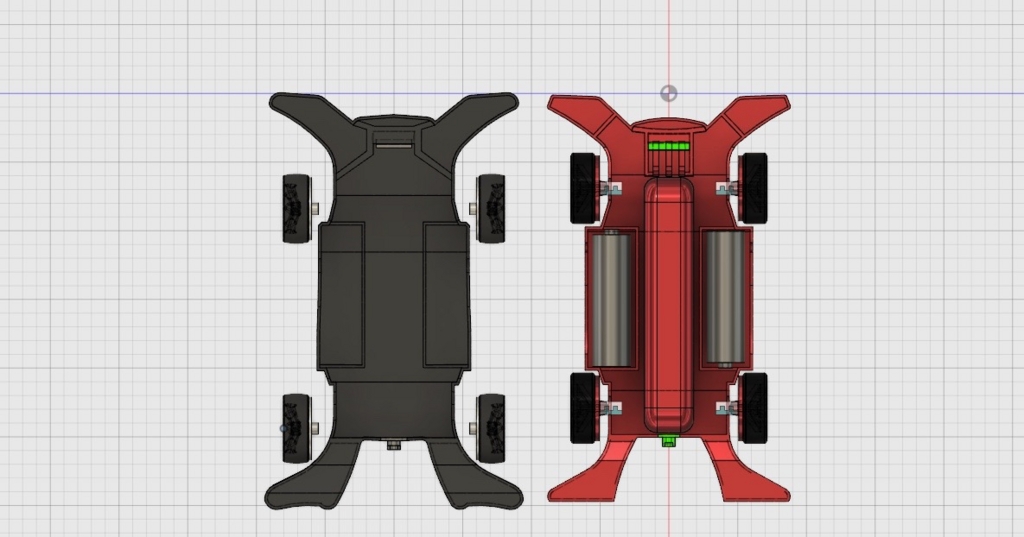

スリプリとモデラボのデータを並べてみた。



f:id:ganesakun:20170109082252j:plain



左がスリプリ、右がモデラボのデータ。



わからないからタミヤさんのホームページを検索してみた。



www.tamiya.com



いろんなシャーシがあることはわかった。



ホイールべースもいろいろだ・・・



どちらにせよ基本的にシャーシに干渉しないようにモデリングすればいいのだが、スカルプトの直方体からのモデリングがオススメだ。



注意する点は最初の分割数とタイヤ周りの処理だろう。



無理やり調整すると全体の形状に影響が出てしまいエラーの原因になりかねません。



途中表示モードを切り替えたり厚みをつけてりしながらの確認作業を入れたほういいと思います。







で、今回テストでプリントするのがこれ 3号機。

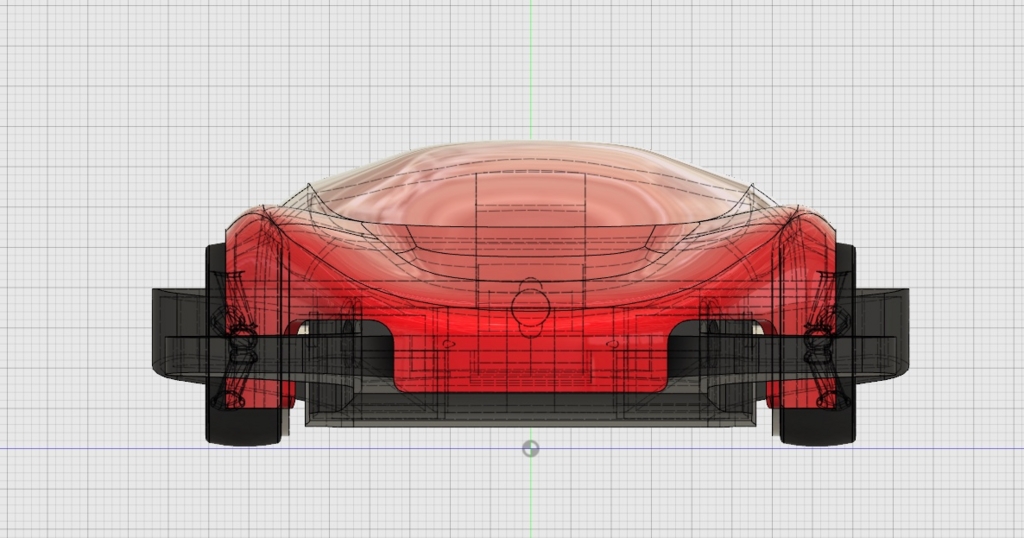

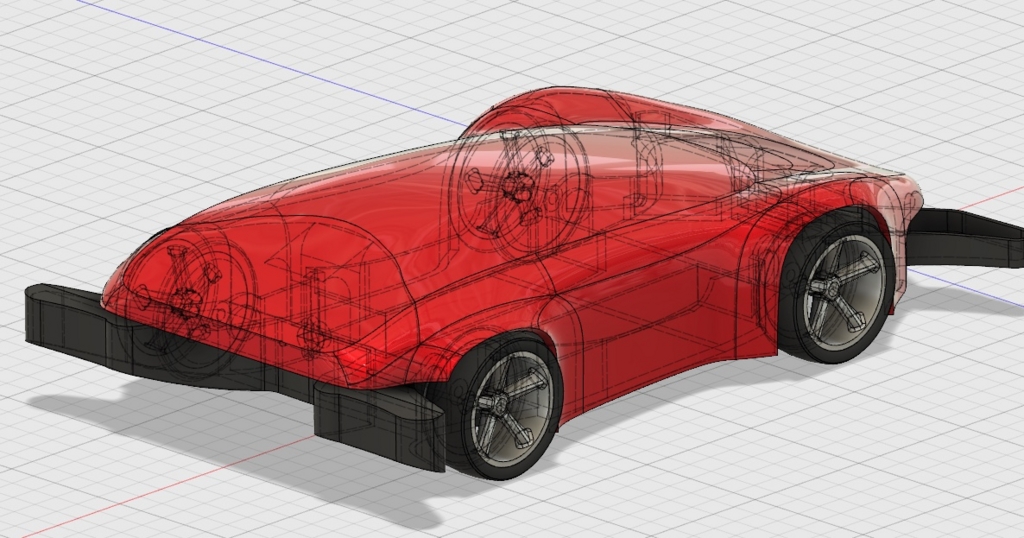

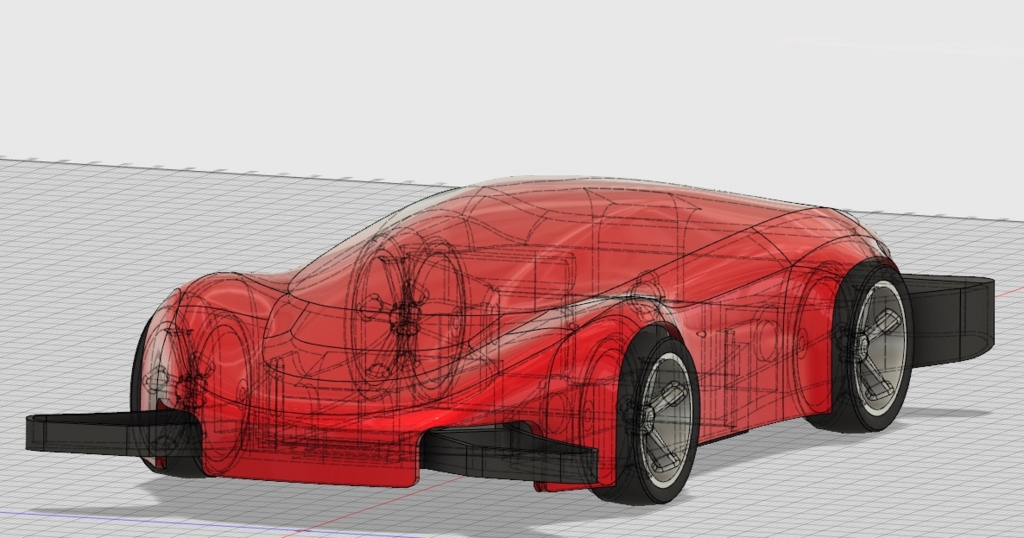

f:id:ganesakun:20170108221203j:plain



f:id:ganesakun:20170108221219j:plain

f:id:ganesakun:20170108221229j:plain

f:id:ganesakun:20170108221242j:plain

f:id:ganesakun:20170108221251j:plain

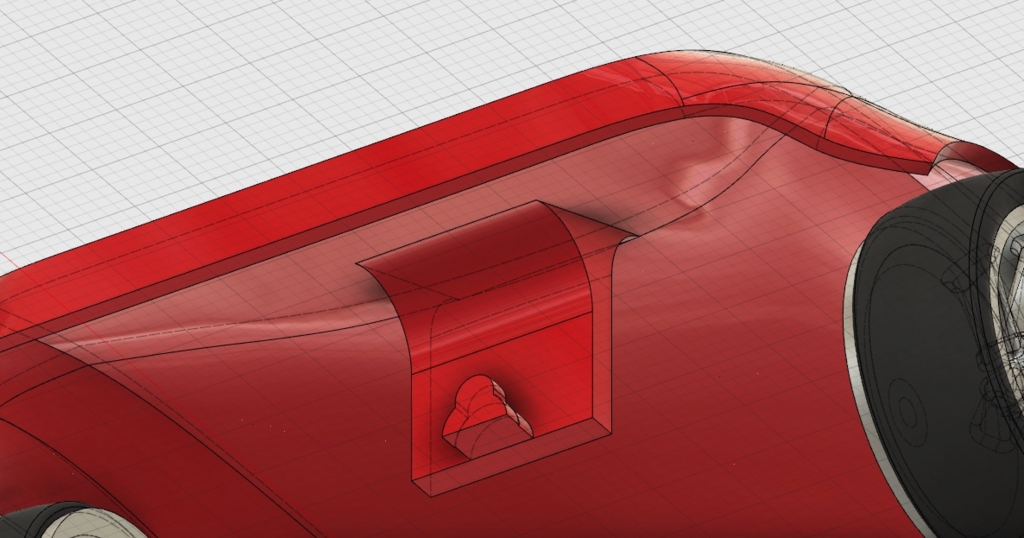

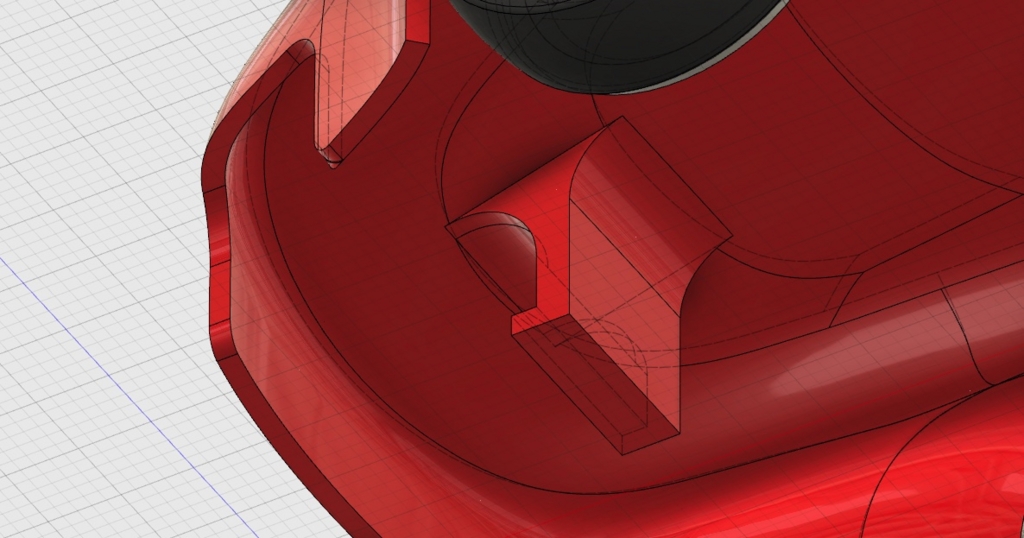

前回この部分が簡単に破損してしまったので肉厚をあげてフィレットも大きめにしました。(これでダメなら新たに補強していきます)



 では、プリントしていきます!



ちなみに今回はサポート材が少なくて済むかなと思い表裏逆で印刷します。



f:id:ganesakun:20170108222557j:plain

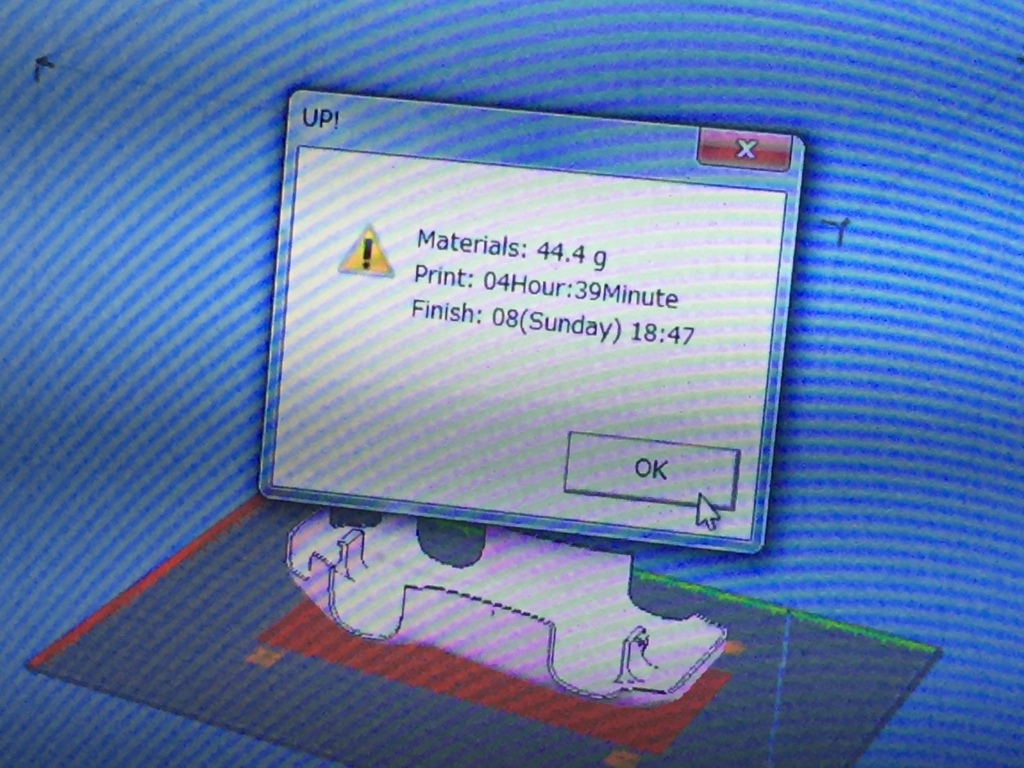

ヨジカンサンジュウキュウフン・・・ (4時間39分)



ふぁっ?

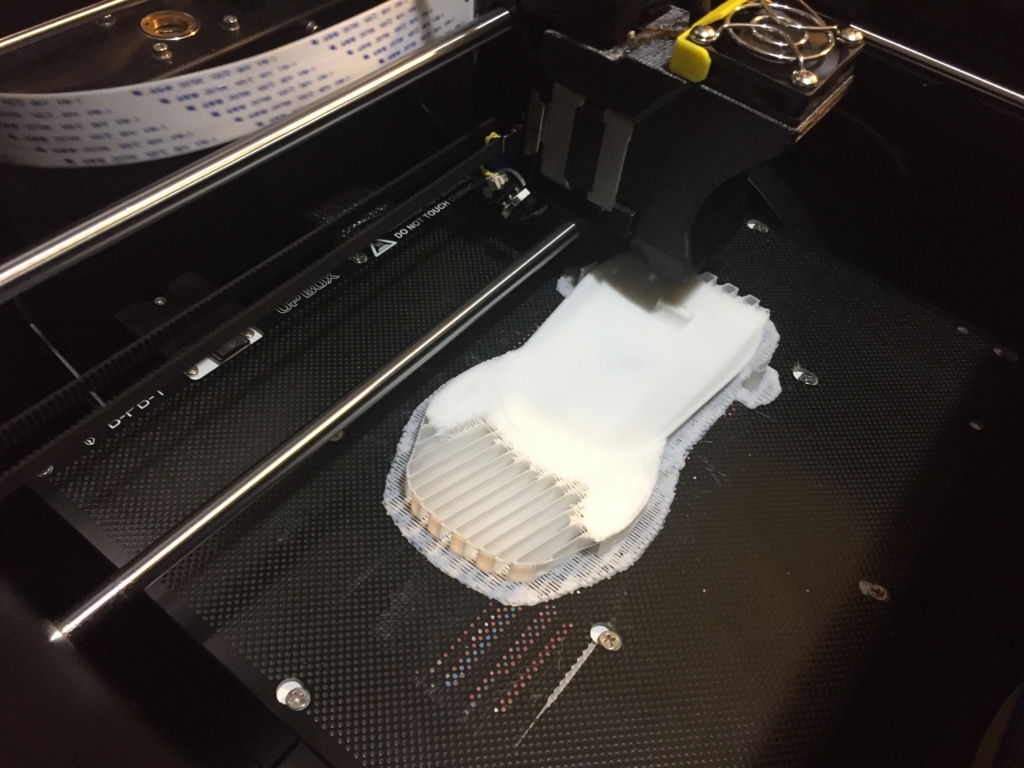

f:id:ganesakun:20170108222549j:plain



ここまででかなり時間を要した。



今回はそのまま帰宅し明日取りに行くことに・・・

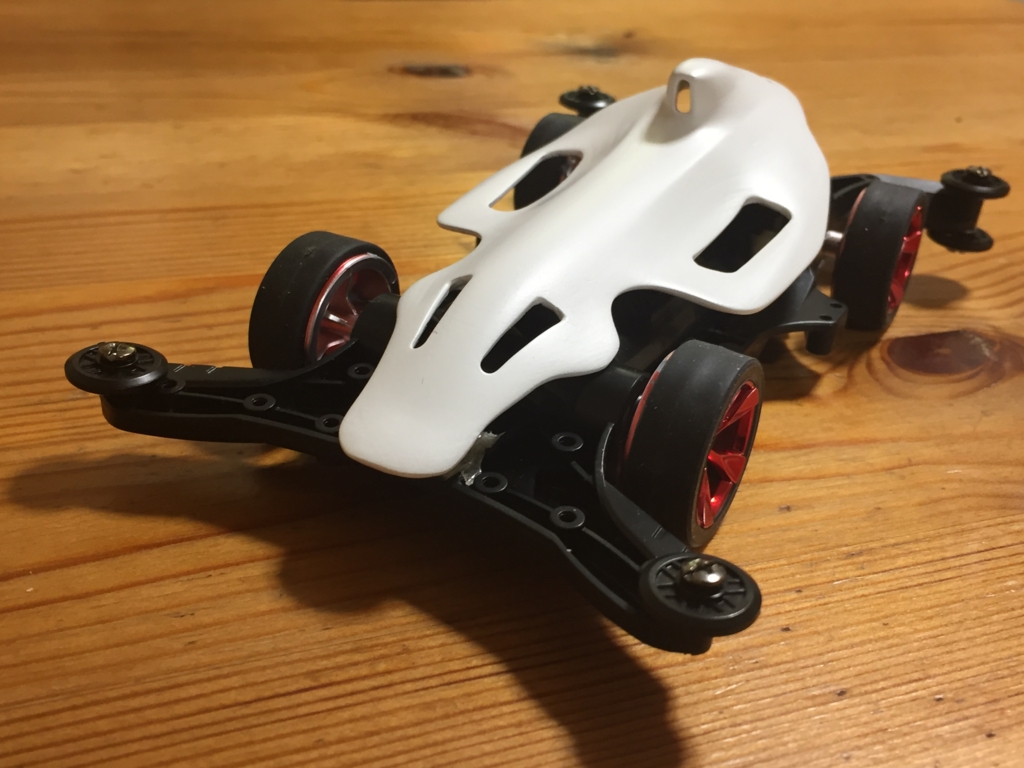

帰宅後、前回作ったボディーをシャーシに乗っけてみた。



f:id:ganesakun:20170108222602j:plain



このモデルは約2時間くらいだったので今回のプリントは倍以上だ。



うまくプリントできるといいのだが・・・・











次の日・・・

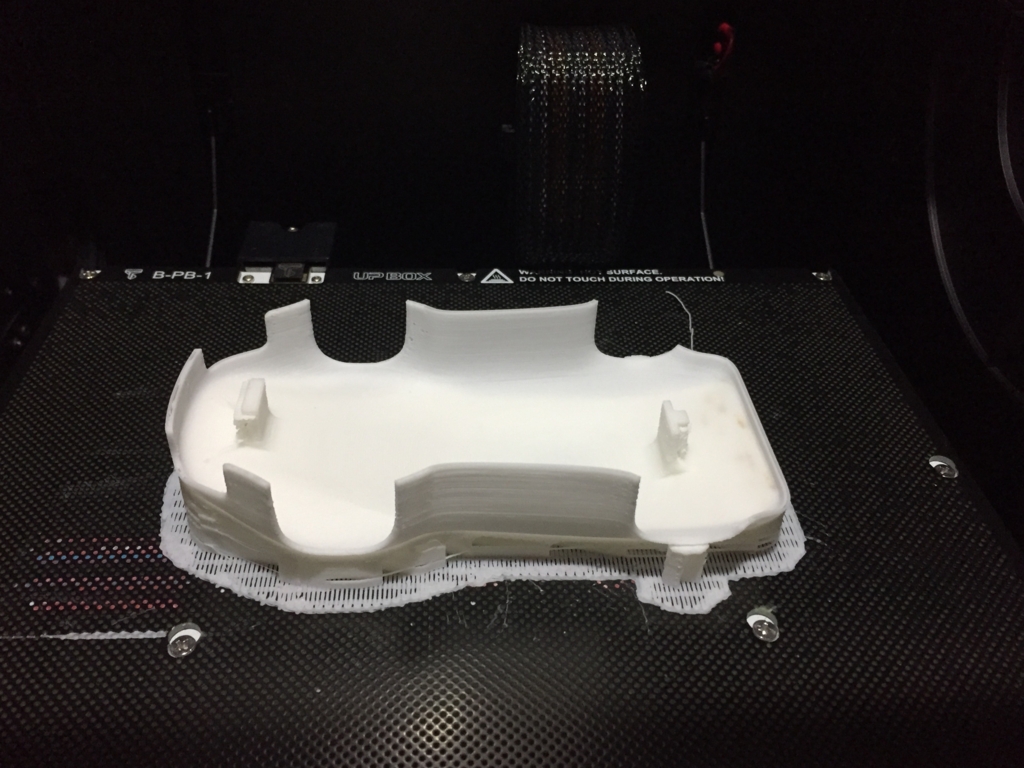

f:id:ganesakun:20170109104526j:plain



出来てた!





f:id:ganesakun:20170109104542j:plain

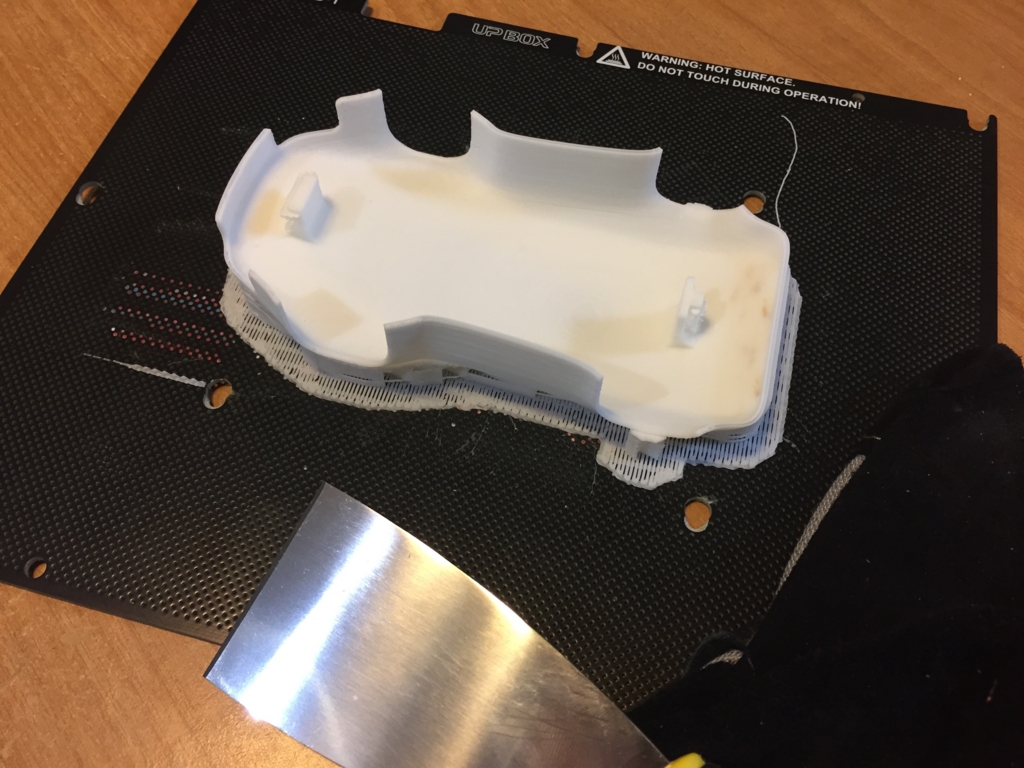

スレイパーで取り外すんだけど、中々剥がれない・・・



f:id:ganesakun:20170109104547j:plain

f:id:ganesakun:20170109104551j:plain

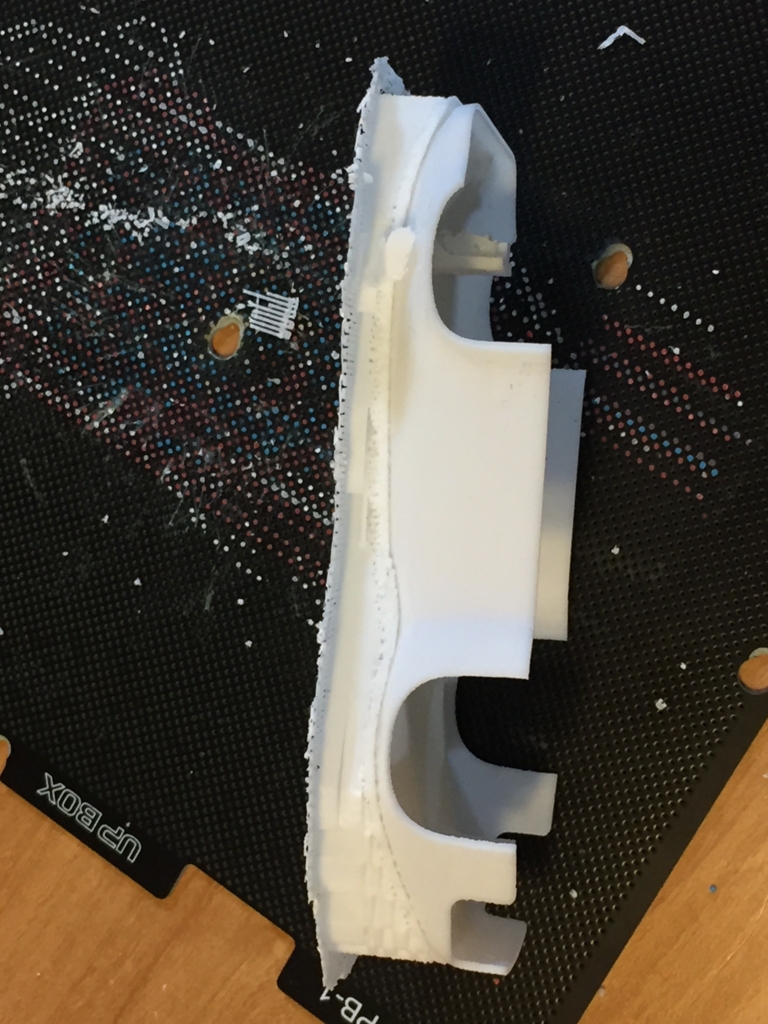

サポート材を取って早速ボディーに取り付けてみた。

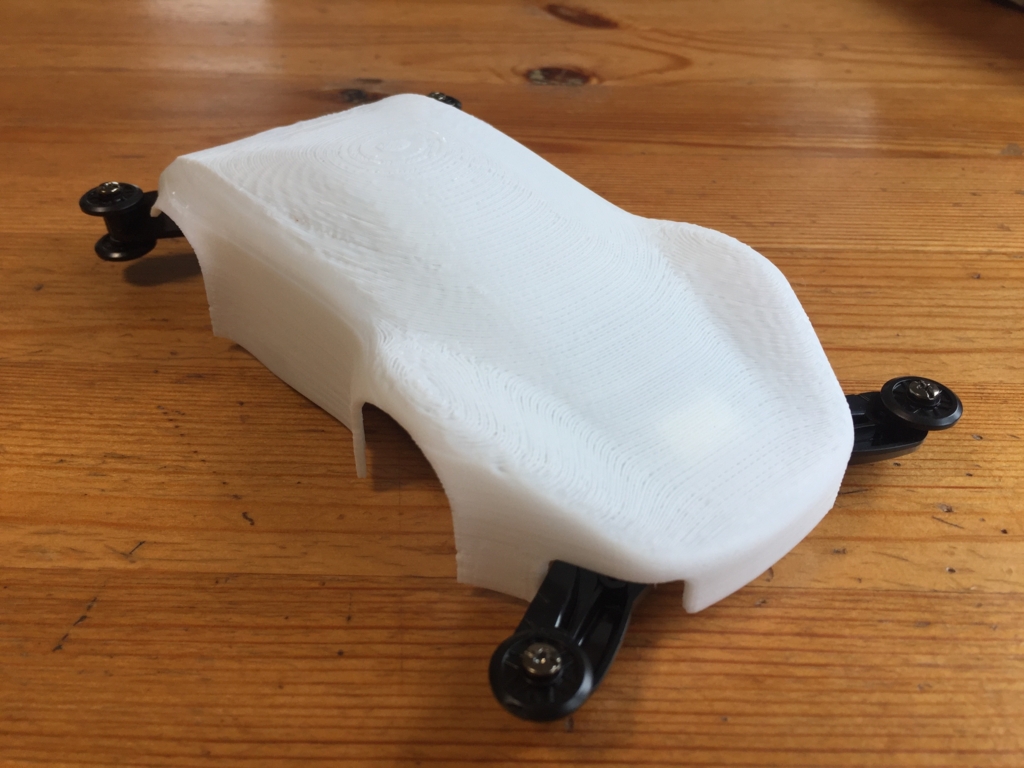

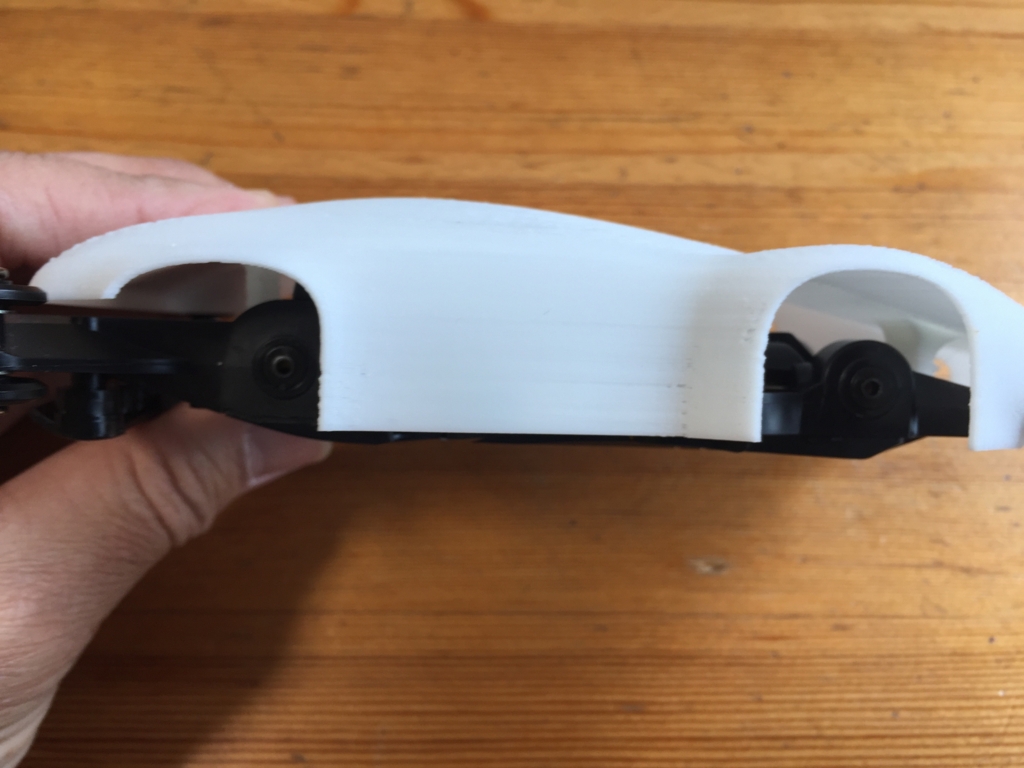

「悲報・・・タイヤの位置が合わない!」



f:id:ganesakun:20170109104558j:plain





f:id:ganesakun:20170109104610j:plain



シャーシ違いなのか?

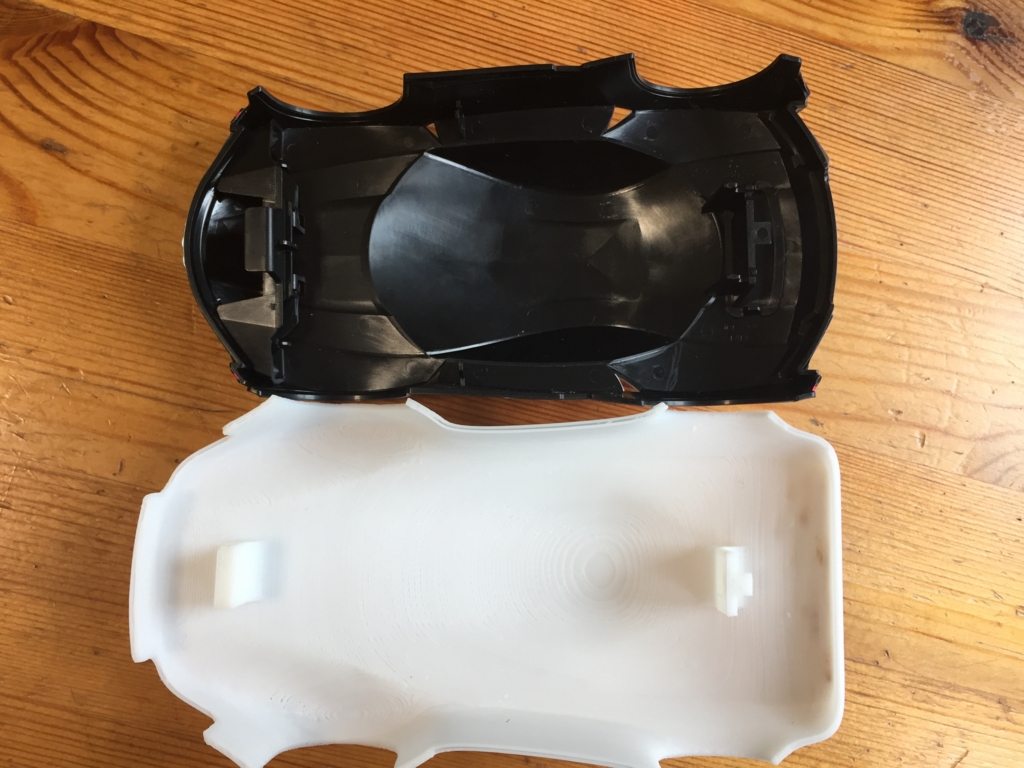

f:id:ganesakun:20170109104616j:plain



ライキリと並べるとこんな感じ。



突起部分はちょうどいいみたいでした。

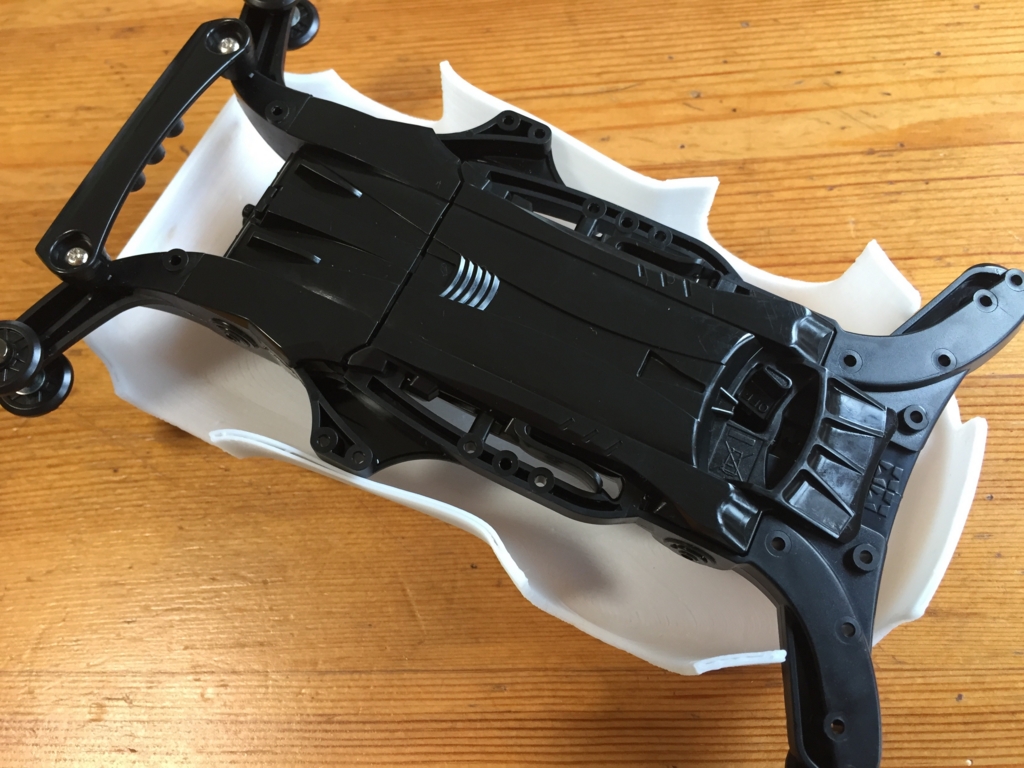

f:id:ganesakun:20170109104608j:plain





しっぱーい ♩





今度はちゃんと寸法を計測して作り直します・・・





ということで今回はここまで。
