3Dプリンターでミニ四駆作ってみやがれっ! (その2)

あけましておめでとうございます!



昨日の大晦日はガキ使を見ている間に年を越してしまいました。



原西の焼き栗が面白すぎて床で転がったままヒーヒー言っている間に年があけてしまうという大失態。



毎年行く年来る年をテレビの前で拝んでいたのですが今年は床に転がったまま年越ししてしまいました。



はい!



というわけで、今回は年末ずっと練習していたミニ四駆モデリングサンプルを上げていきますよ。

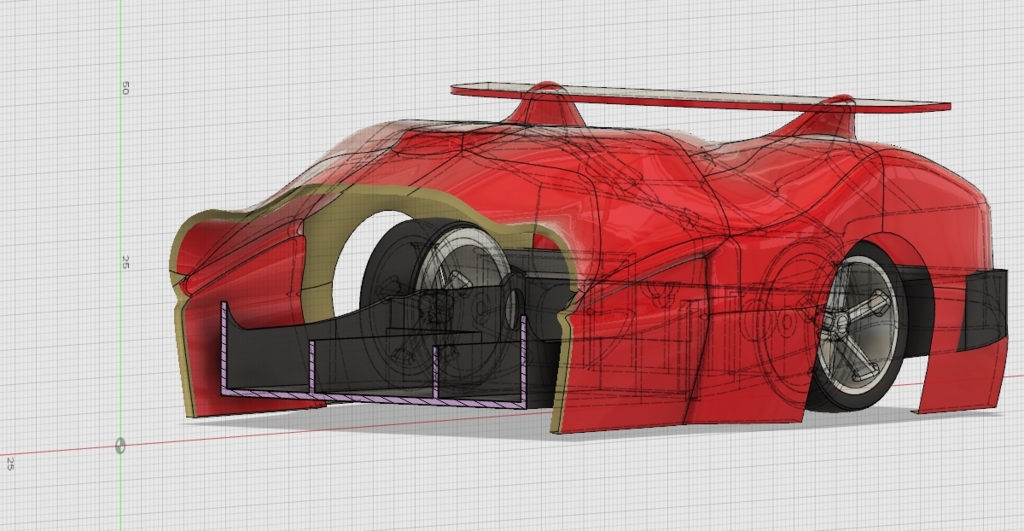

その前に前回厚みをつけられずに失敗したデータですが、その後再度厚みを指定してみたところエラーが出ませんでした。(謎)





f:id:ganesakun:20170101215242j:plain

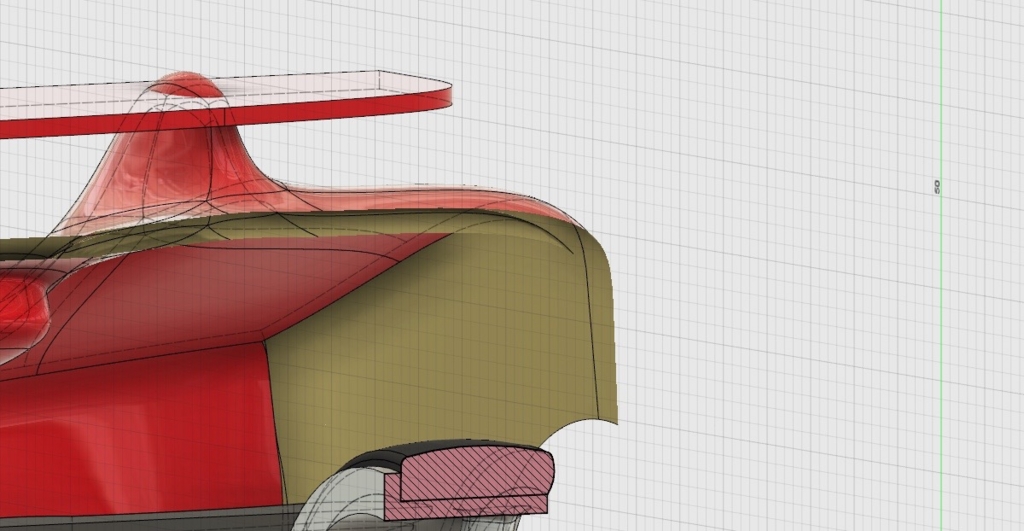

しかし、よく見てみると部分的に厚みが付いていないところが・・・



ココな↓

f:id:ganesakun:20170101215635j:plain



原因不明。



とまあ、こんな感じでいろいろ試行錯誤しながら効率よくモデリングできるパターンを探していきます。





基本的にはスリプリブックを参考に、時々Youtubeを参考に練習してみました。



Fusion 360操作ガイド アドバンス編―次世代クラウドベース3DCAD

Fusion 360操作ガイド アドバンス編―次世代クラウドベース3DCAD





この本を買うとミニ四駆モデリングに必要なシャーシデータをダウンロードして使うことができます。

このデータにはボディーをキャッチするパーツデータが入っているので勘合部をそこに合うようにモデリングすればシャーシにオリジナルボディーを取り付けることができるようになっています。



本を参考に何度か同じようなモデリングをした後、動画などを参考にモデリングの練習をしてみました。



これわかりやすいです↓

www.youtube.com



でやってみたのがコレ↓

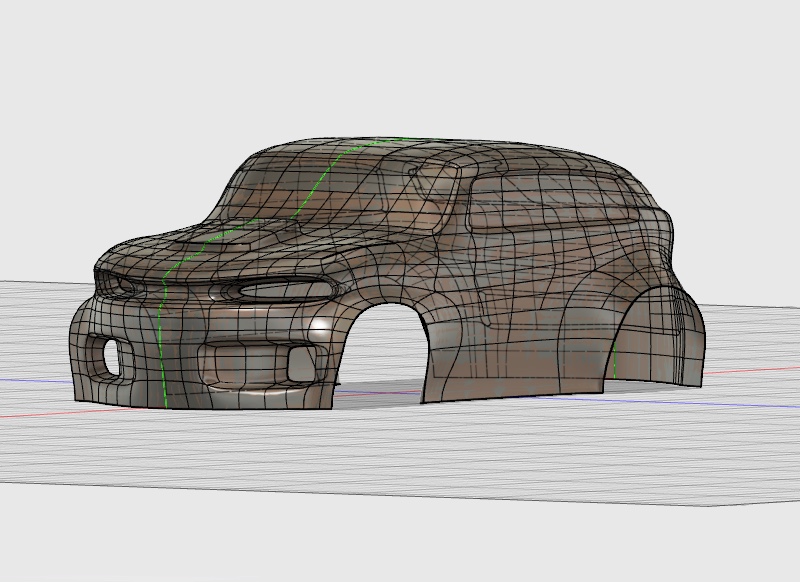

f:id:ganesakun:20170101223919j:plain

 あ、車っ!てなった。



これはミニ四駆のシャーシは関係なく動画を真似しながらやっただけです。



普段流しながら見ていた動画ですが実際にモデリングしてみるとたくさんの気づきがありとても参考になりました。



どのタイミングでフォームを編集(再分割、折り目など)すれば良いのかは動画のおかげでかなりショートカットできました。

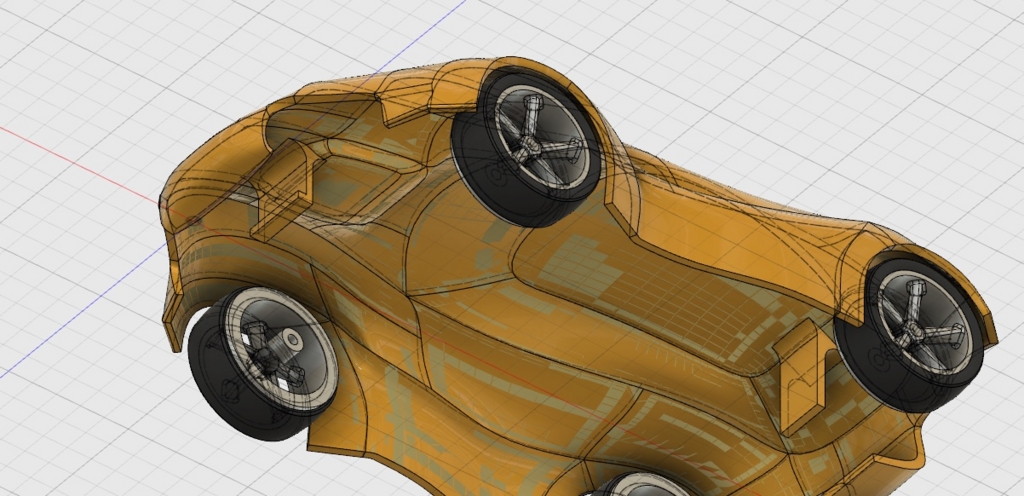

この動画を参考にさらに違うパターンで作ったサンプルがこちらです。

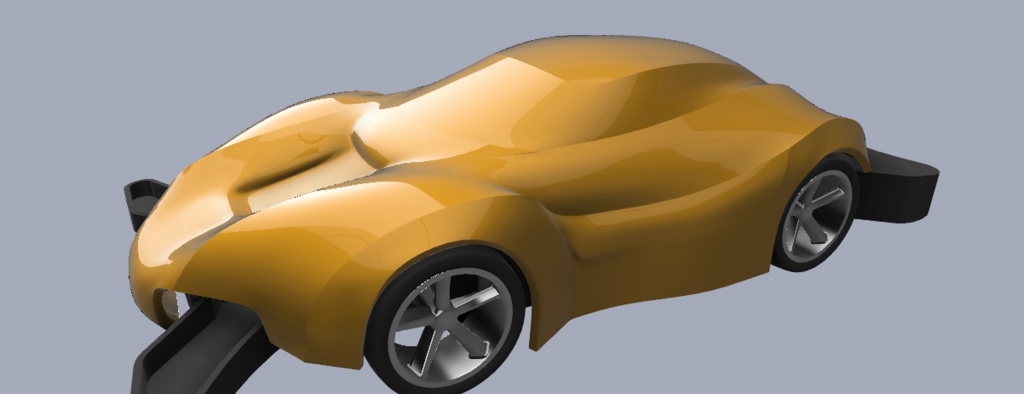

f:id:ganesakun:20170101225537j:plain

f:id:ganesakun:20170101225555j:plain



このモデリングではボディーがシャーシに接触しないよう調整し、リアをキャッチする部分をボディーから伸ばすタイプに改良しました。



この部分、本ではボディーを変形させリアキャッチ部に接触させるパターンだったのですが、デザイン的に収まりが悪いので前部と同じようにボディーからパーツを伸ばす作りにしてみました。

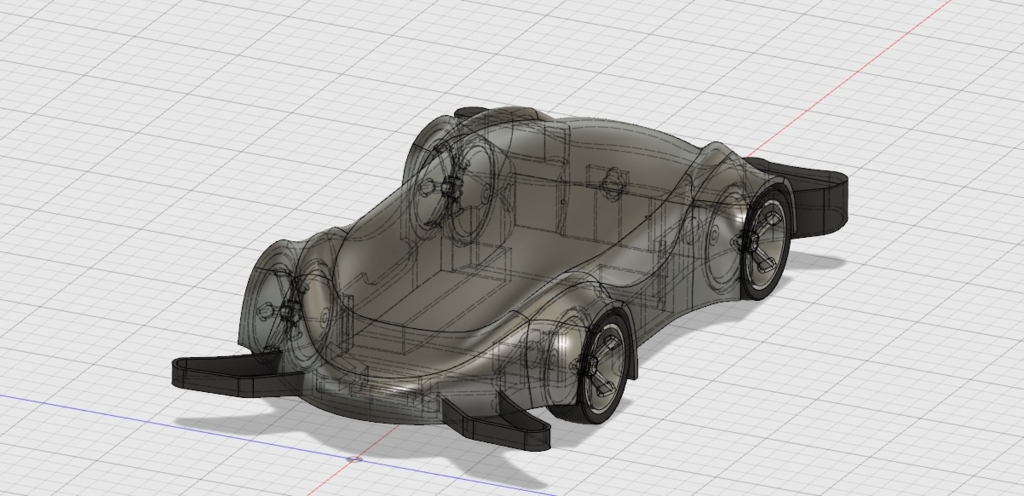

この後もいろいろやってみたのがこちら・・・



f:id:ganesakun:20170101230217j:plain



ペタッとしてる。

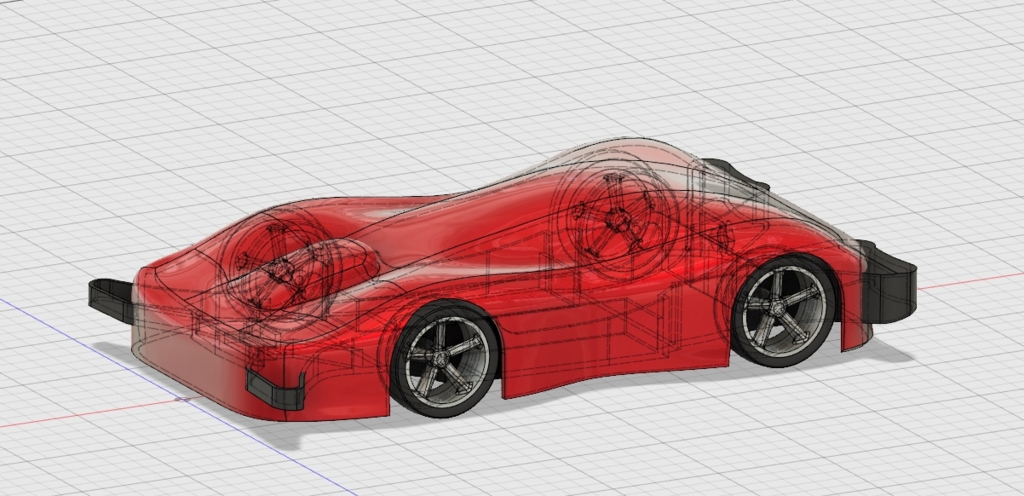

f:id:ganesakun:20170101230232j:plain



何がしたいのかわから無い・・・



車の(ミニ四駆)デザインって難しいですね。(楽しいけど)



ところで!実際にこれを3Dプリントするとなるとかなりのサポート材を必要とすることになります。



何時間もプリントするのは面倒です。



そこで、根本的にプリント範囲を減らし積層方向を考慮したデザインに出来無いか・・・WEBで検索!







これなんかどうでしょう。

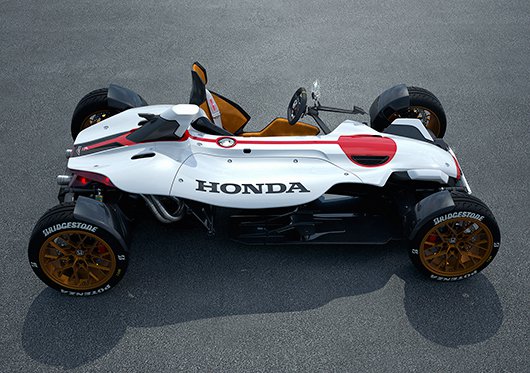

「ホンダ Project 2&4 powered by RC213V(ホンダプロジェクト2&4パワードバイRC213V)」(説明割愛)

f:id:ganesakun:20170101231608j:plain



このデザインだと面積が少ないうえ、縦方向に積層出来そうです。



早速参考にしてモデリングしてみました。今までスカルプトの直方体を使っていたのですが、このモデルは平面を使っての作業です。



出来上がりがこちら↓

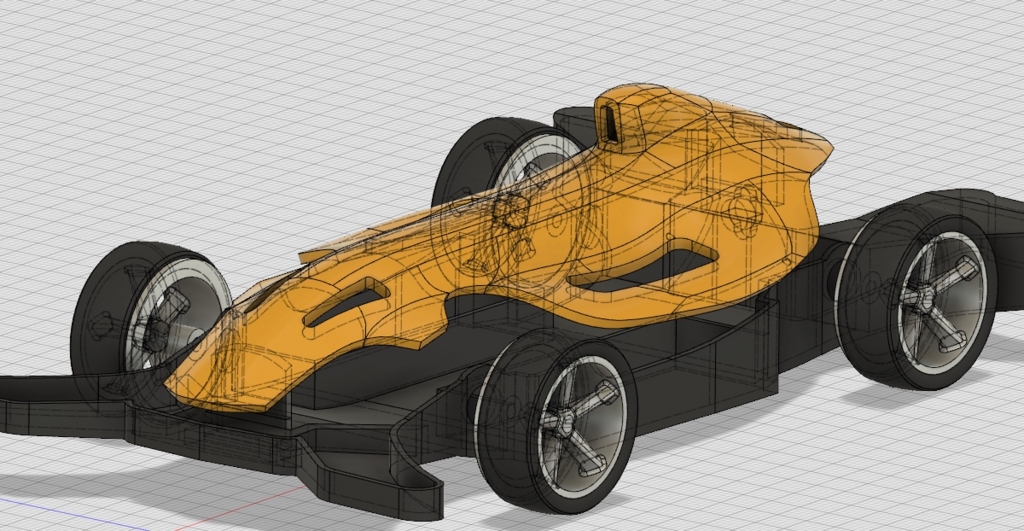

f:id:ganesakun:20170101231550j:plain

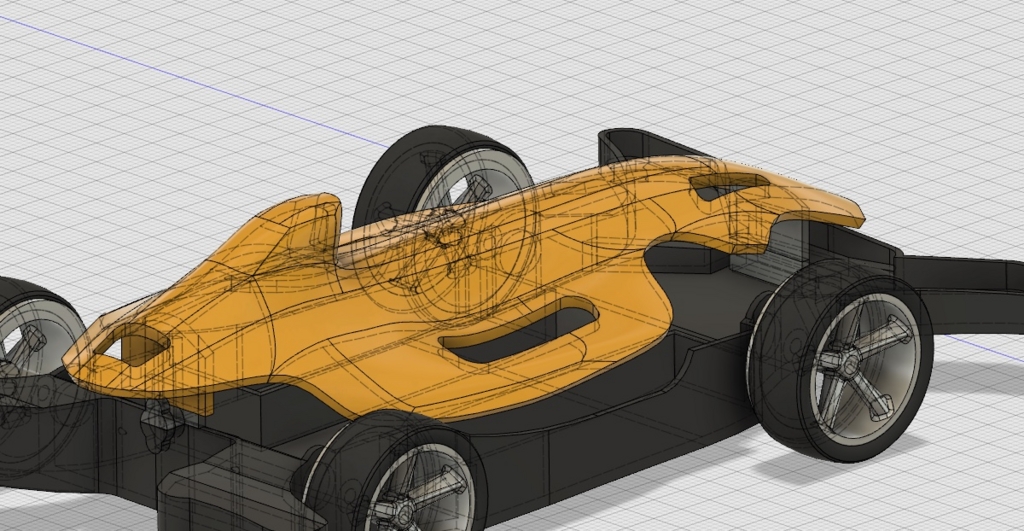

後から肉抜きをしてそれっぽく仕上げてみました。



f:id:ganesakun:20170101233004j:plain



スッキリしたデザインになりました。



といってもこれもテストサンプルなのでまだまだ改良点があります。



1:キャッチ部分を別パーツにして後から組み込めるようにしたい。

2:ウイングを別パーツで取り付けたい。

3:ボディーを前後2つに分けたい。(3Dプリントの失敗を少なくするため)

4:タイヤカバーを最小限のデザインで組み込みたい。



・・・など。



あと1日しか無いのでどこまで出来るか分かりませんがなんとか形にしますよ!

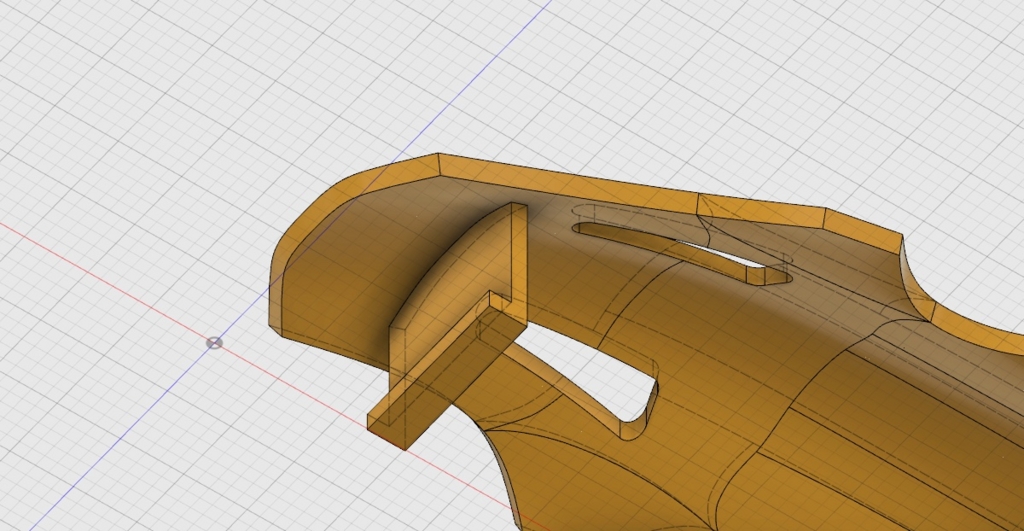

ちなみに、フロントのキャッチ部分です。↓

f:id:ganesakun:20170101233255j:plain

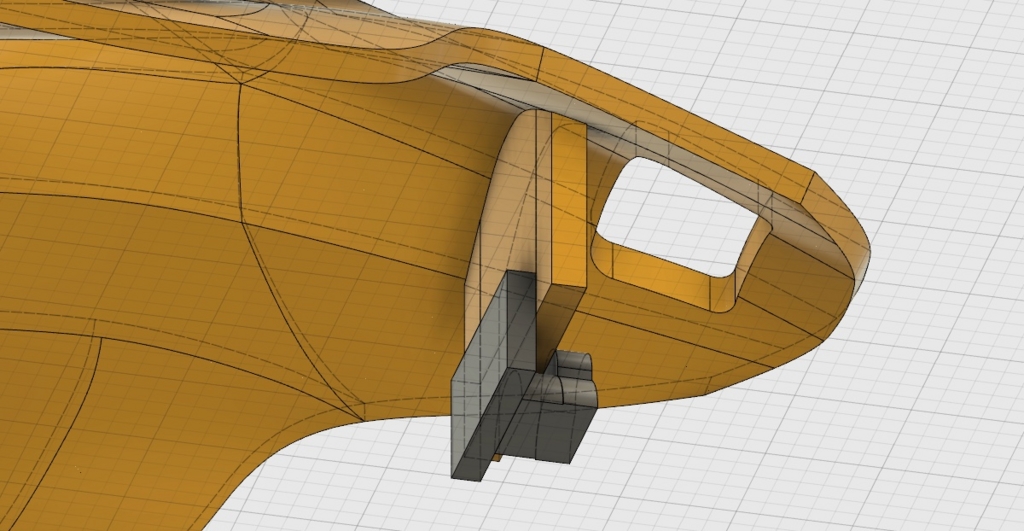

リアのキャッチ部分↓

f:id:ganesakun:20170101233224j:plain



キャッチ部分からスケッチで長方形を押し出し、ボディーと結合しました。



実際にこれで止まるかわかりませんけど・・・



というかミニ四駆作ったこと無いんです・・・

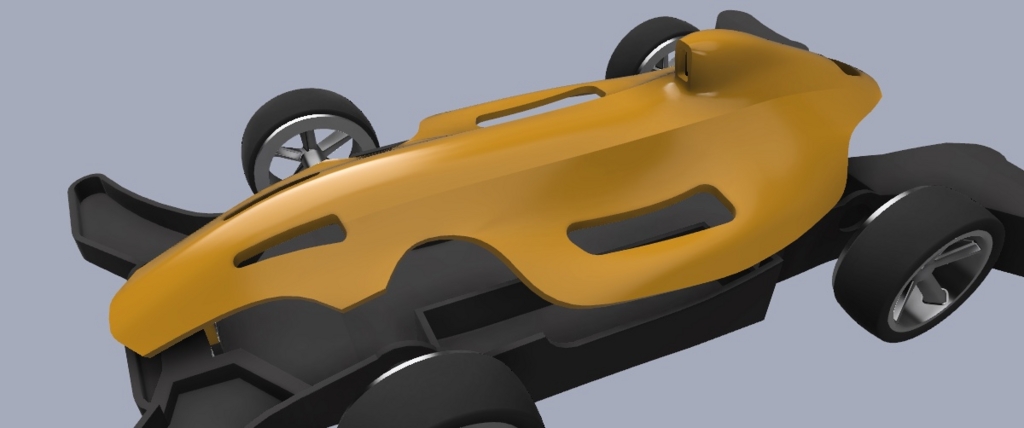

f:id:ganesakun:20170101233707j:plain



こうやっていろいろモデリングしていると実際にミニ四駆作りたくなってきますね。



レーザーカッターでオリジナルパーツとか作ったり、無駄にLEDとか組み込むのも楽しそう・・・





今年はこれに向けて頑張りたいと思います!!!

fabmini4wd.com



ということで今回はミニ四駆のサンプルモデルのお話でした。
